Sistema d'impilamento e di ripresa resistente per il recinto per il bestiame circolare

Descrizione di prodotto

Sistema d'impilamento e di ripresa resistente per il recinto per il bestiame circolare

L'impilatore ed il ricuperatore circolari della ruspa spianatrice del cavalletto è pricipalmente materiali in costruzione usati, carbone, metallurgia, energia elettrica, porto ed altre industrie e principalmente è usato per impilare il calcare o carbone ed altri materiali alla rinfusa. La trave a mensola dell'impilatore è fornita di un nastro trasportatore, che attraversa il tetto di griglia della struttura d'acciaio del recinto per il bestiame circolare dal nastro trasportatore sul cavalletto e dei materiali dell'input per completare l'impilamento conico dell'anello attraverso il nastro trasportatore sulla trave a mensola dell'impilatore; Il ricuperatore ultima i lavori di ripresa via tre processi di collegamento: sistema di viaggio, orzando sistema ed il sistema della ruspa spianatrice. Il ricuperatore della ruspa spianatrice raschia i materiali nel saltatore conico sotto la colonna centrale lungo il pendio del mucchio e produce i materiali attraverso l'alimentatore di vibrazione ed il nastro trasportatore sotterraneo.

Caratteristica

Componenti principali dell'impilatore e del ricuperatore circolari

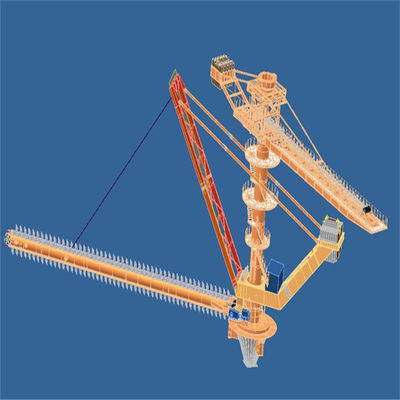

1. Impilamento della struttura d'acciaio, nastro trasportatore a mensola

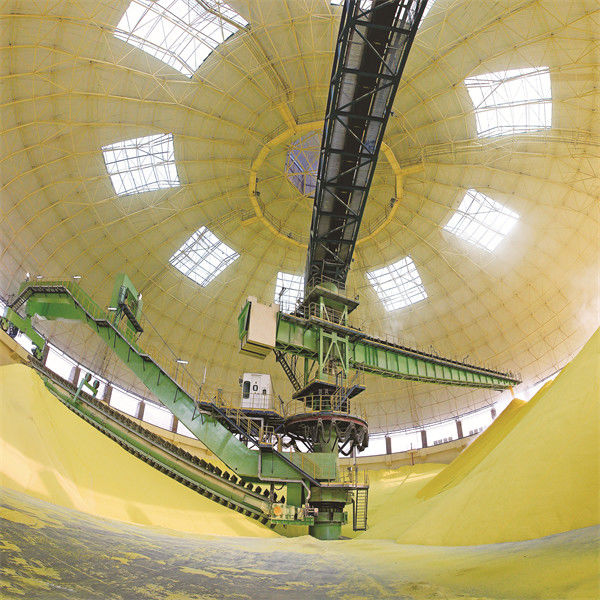

L'impilatore a mensola prende la colonna centrale come il centro, un'estremità è il nastro trasportatore con la struttura d'acciaio a mensola e l'altra estremità è il contenitore di contrappeso. La parte d'impilamento media di vuotamento è collegata con la colonna centrale vuotando il cuscinetto e l'impilatore può girare ingranando il pignone sul driver di vuotamento l'ingranaggio sulla colonna centrale. I materiali che entrano nel recinto per il bestiame circolare sono scaricati alla testa del nastro trasportatore a mensola e direttamente sono impilati al recinto per il bestiame. L'impilatore gira ad un determinato angolo per il pendio che impila fino ad impilarlo in un mucchio anulare.

Ci sono due tipi strutturali principali di impilatore a mensola, di tipo fisso a mensola e di tipi orzare a mensola.

Confronto dei due tipi di impilatori:

2. Colonna di re e meccanismo di vuotamento dell'impilatore e del ricuperatore circolari

La colonna di re del ricuperatore dell'impilatore è situata nel centro del recinto per il bestiame circolare. È una componente importante del ricuperatore dell'impilatore. Non solo sopporta il carico delle componenti principali e del cavalletto dell'input ma inoltre è il centro dell'installazione delle componenti. Di conseguenza, la suoi fabbricazione e requisiti di processo di installazione sono molto alti. È trasformato del piatto d'acciaio rotolato una forma cilindrica e saldato e montato. Il modello di utilità è fornito di una struttura d'acciaio d'impilamento, di un rotolamento che sopportano per la parte rotatoria d'impilamento e di una resistenza del cavo che collega le varie componenti dell'attrezzatura

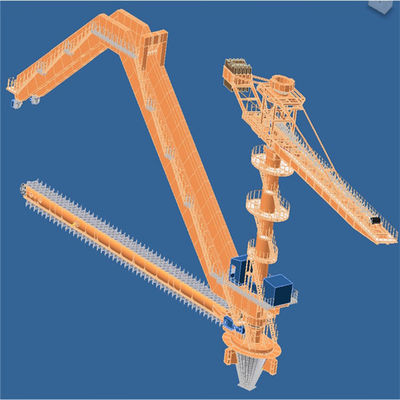

3. Impilatore del cavalletto

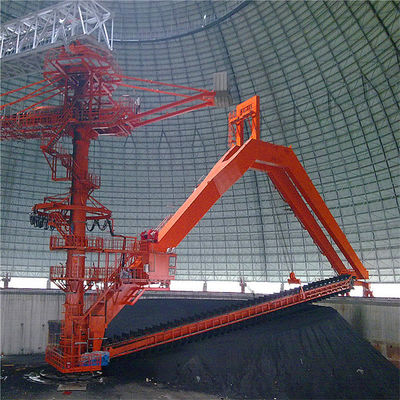

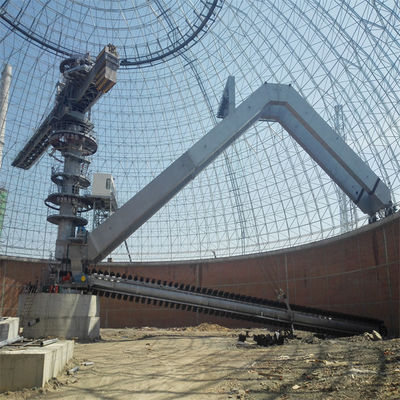

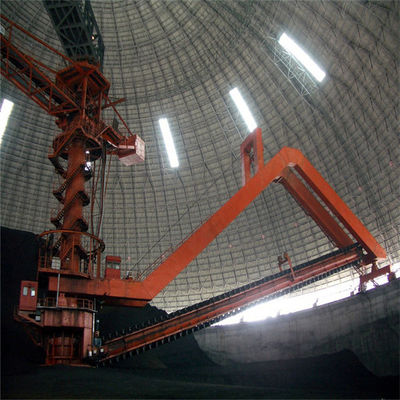

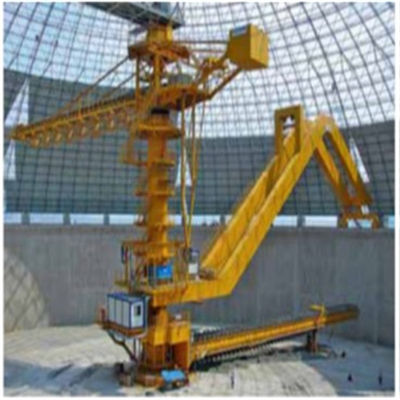

Il ricuperatore della ruspa spianatrice del cavalletto pricipalmente è composto di cavalletto, meccanismo di viaggio, riprendendo orzando il meccanismo ed il ricuperatore della ruspa spianatrice. Il cavalletto è la componente principale della rotazione, orzare e del supporto del carico del ricuperatore della ruspa spianatrice. Il ricuperatore della ruspa spianatrice è messo sotto il cavalletto. Il meccanismo orzante adotta argano tipo meccanico ed un'estremità del cavalletto è collegata con la colonna centrale da un cuscinetto a rulli, l'altra estremità è sostenuta sulla pista circolare sulla parte superiore del muro di sostegno del recinto per il bestiame e la rotazione del ricuperatore è determinata dalla ruota di viaggio sulla pista circolare. Il ricuperatore del cavalletto ha una struttura robusta e la maggior parte del peso del cavalletto è sopportato dal muro di sostegno, che migliora significativamente lo stato di sforzo della colonna centrale e rende l'operazione più affidabile.


4. Ricuperatore che orza meccanismo:
Il meccanismo orzante è composto di dispositivo di azionamento, di assemblea del tamburo, di doppio cavo metallico d'acciaio e di sistema di controllo elettrico di lancio e di rilevazione. Il funzionamento orzante del ricuperatore della ruspa spianatrice è completato attraverso il meccanismo di lancio, per raggiungere lo scopo di ripresa stratificata.
Il meccanismo orzante usa la singola bobina del doppio cavo metallico d'acciaio ed il meccanismo dell'equilibrio è adottato all'intersezione dei due cavi metallici d'acciaio per assicurare che lo sforzo dei cavi metallici a destra e a sinistra d'acciaio sia equilibrato ed il lavoro è più sicuro.
Il dispositivo di azionamento del meccanismo orzante è determinato meccanicamente dalla conversione di frequenza e dal regolamento della velocità per controllare esattamente la variazione di ampiezza, per controllare il cambiamento dell'importo di ripresa. Per assicurare la sicurezza ed il posizionamento accurato ed affidabile del meccanismo di lancio, il dispositivo di azionamento adotta un doppio sistema di frenatura

5. Ricuperatore della ruspa spianatrice

(1) il ricuperatore della ruspa spianatrice adotta un dente per catena per guidare la catena del rullo e poi i comandi a catena del rullo la ruspa spianatrice per riprendere. Questo metodo ha la grande trazione, la piccola resistenza lineare e durevolezza. È una ripresa e un trasporto d'integrazione di ripresa di metodo.
(2) la ruspa spianatrice è riparata sul doppio meccanismo a catena ed il dente per catena è guidato dal motore alla parte posteriore per movimento circolare. La ruspa spianatrice raschia i materiali alla parte inferiore dell'impilatore nel saltatore conico alla parte inferiore della colonna di re.


6. Circuito idraulico

Il circuito idraulico del ricuperatore dell'impilatore pricipalmente include l'impilatore che orza il circuito idraulico, catena della ruspa spianatrice che sottopone a tensione il circuito idraulico ed il circuito idraulico di tensionamento manuale del nastro trasportatore
Il circuito idraulico orzante di controllo è composto di unità di motore principale della pompa, di unità della valvola di regolazione, di cilindro dell'olio, di assemblea del serbatoio dell'olio, di accessori idraulici e di condutture idrauliche. La conduttura del cilindro orzante è fornita di una valvola di sicurezza della rottura della conduttura e di un gruppo della valvola di sicurezza.
Il circuito idraulico di tensionamento di controllo del cilindro è composto di gruppo del motore della pompa, di gruppo della valvola di regolazione, di accumulatore, di cilindro dell'olio, di assemblea del serbatoio dell'olio, di accessori idraulici e di condutture idrauliche. La tensione del cilindro di tensionamento può essere regolato dalla valvola di riduzione della pressione corrispondente.

Applicatiions

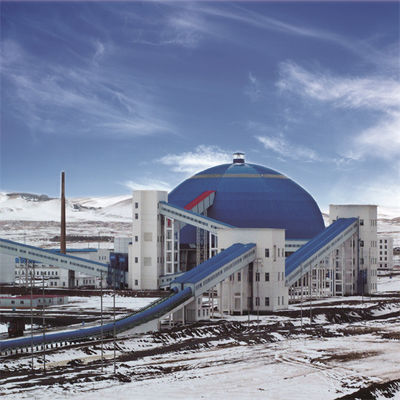

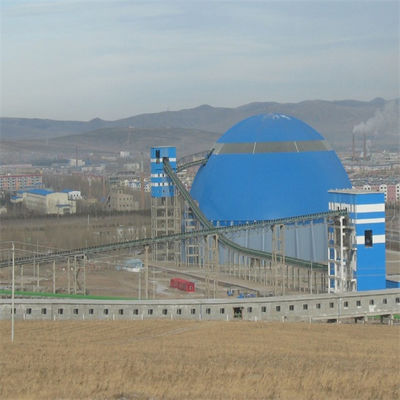

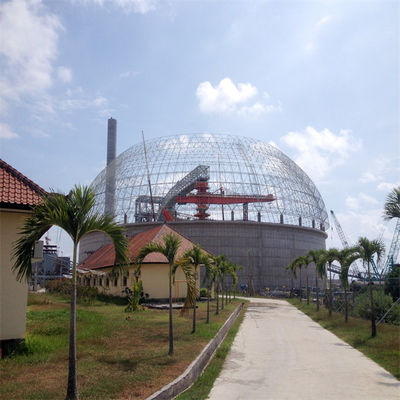

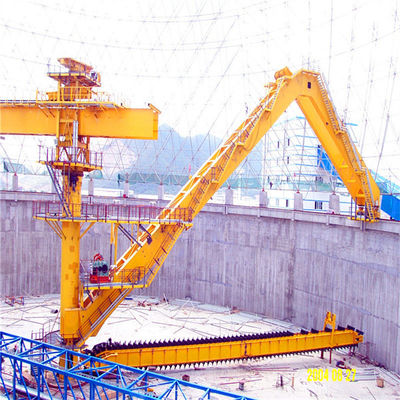

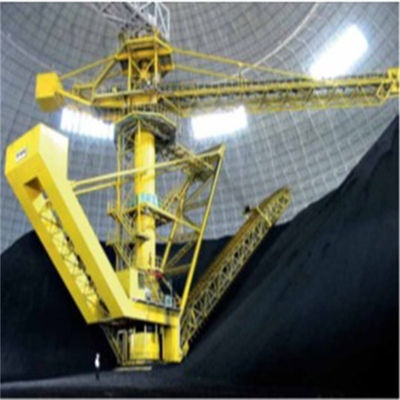

Case1

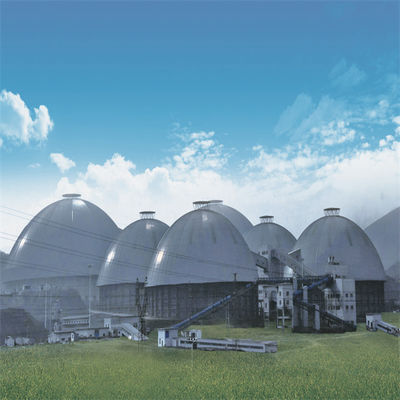

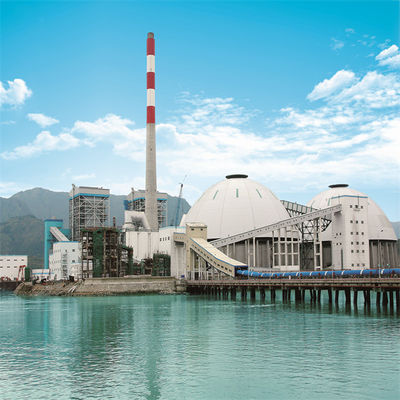

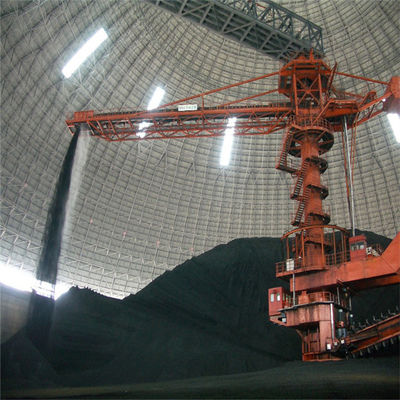

Case2
