Impilando e riprendendo l'impilatore ed il ricuperatore circolari del recinto per il bestiame dell'attrezzatura

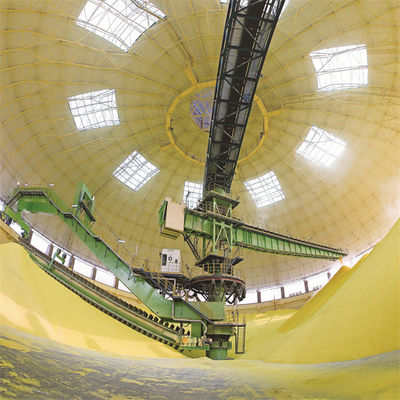

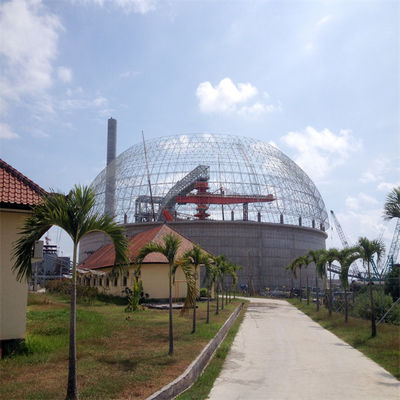

Introduzione dell'impilatore e del ricuperatore circolari

一, riassunto

L'impilatore ed il ricuperatore circolari della ruspa spianatrice del cavalletto è pricipalmente materiali in costruzione usati, carbone, metallurgia, energia elettrica, porto ed altre industrie e principalmente è usato per impilare il calcare o carbone ed altri materiali alla rinfusa. La trave a mensola dell'impilatore è fornita di un nastro trasportatore, che attraversa il tetto di griglia della struttura d'acciaio del recinto per il bestiame circolare dal nastro trasportatore sul cavalletto e dei materiali dell'input per completare l'impilamento conico dell'anello attraverso il nastro trasportatore sulla trave a mensola dell'impilatore; Il ricuperatore ultima i lavori di ripresa via tre processi del linkinge: sistema di viaggio, orzando sistema ed il sistema della ruspa spianatrice. Il ricuperatore della ruspa spianatrice raschia i materiali nel saltatore conico sotto la colonna centrale lungo il pendio del mucchio e produce i materiali attraverso l'alimentatore di vibrazione ed il nastro trasportatore sotterraneo.

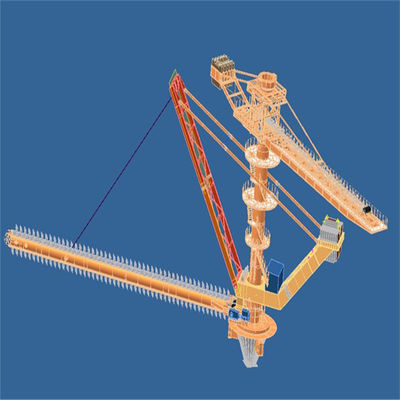

二, componenti principali dell'impilatore circolare e ricuperatore

1. Impilamento della struttura d'acciaio, nastro trasportatore a mensola

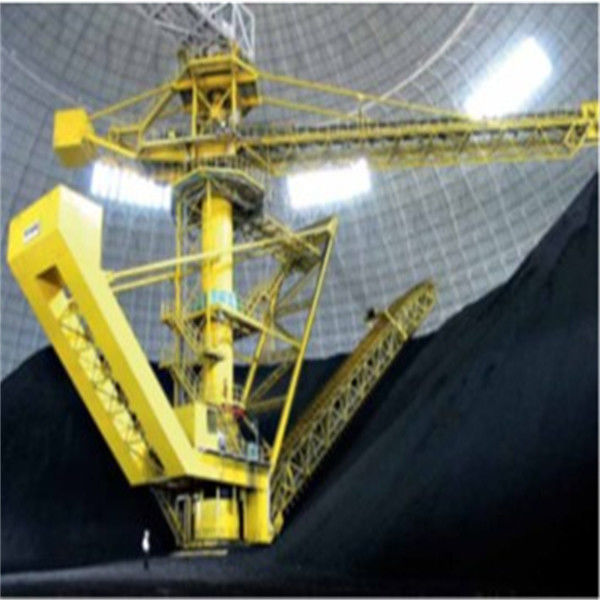

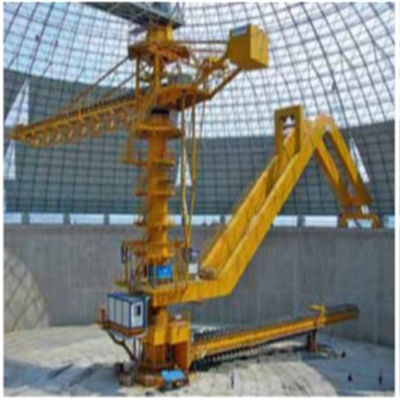

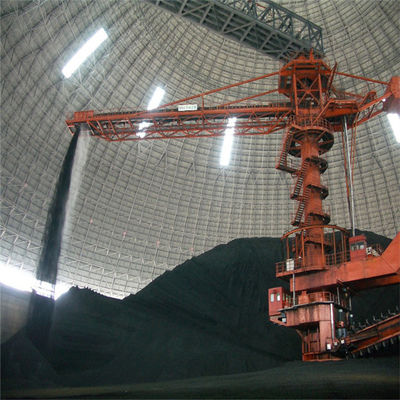

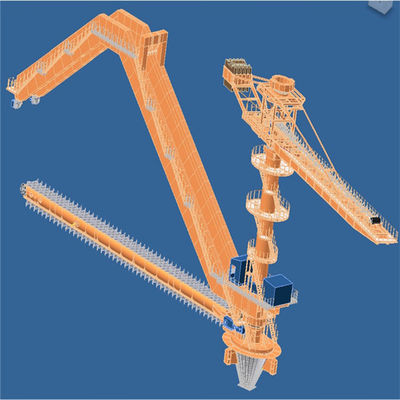

L'impilatore a mensola prende la colonna centrale come il centro, un'estremità è il nastro trasportatore con la struttura d'acciaio a mensola e l'altra estremità è il contenitore di contrappeso. La parte d'impilamento media di vuotamento è collegata con la colonna centrale vuotando il cuscinetto e l'impilatore può girare ingranando il pignone sul driver di vuotamento l'ingranaggio sulla colonna centrale. I materiali che entrano nel recinto per il bestiame circolare sono scaricati alla testa del nastro trasportatore a mensola e direttamente sono impilati al recinto per il bestiame. L'impilatore gira ad un determinato angolo per il pendio che impila fino ad impilarlo in un mucchio anulare.

Ci sono due tipi strutturali principali di impilatore a mensola, di tipo fisso a mensola e di tipi orzare a mensola.

Confronto dei due tipi di impilatori:

(1) i vantaggi dell'impilatore fisso sono struttura semplice e basso costo. Lo svantaggio è che quando la parte inferiore dell'impilatore non è impilata o il mucchio materiale è basso, la differenza è enorme e la polvere nel recinto per il bestiame è più seria (anche con il sistema a spruzzo).

(2) l'impilatore orzante facendo uso del cilindro idraulico per alzare o abbassare la trave a mensola. Il suo vantaggio è a mensola può alzarsi su e giù secondo l'altezza di impilamento per ridurre la goccia materiale e per evitare il volo della polvere. Pure, può ridurre l'altezza della colonna centrale e ridurre il costo. Lo svantaggio è che la struttura è più complessa.

colonna 2.King e meccanismo di vuotamento dell'impilatore e del ricuperatore circolari

(1) la colonna di re del ricuperatore dell'impilatore è situata nel centro del recinto per il bestiame circolare. È una componente importante del ricuperatore dell'impilatore. Non solo sopporta il carico delle componenti principali e del cavalletto dell'input, ma inoltre è il centro dell'installazione delle componenti. Di conseguenza, la suoi fabbricazione e requisiti di processo di installazione sono molto alti. È trasformato del piatto d'acciaio rotolato una forma cilindrica e saldato e montato. Il modello di utilità è fornito di una struttura d'acciaio d'impilamento, di un rotolamento che sopportano per la parte rotatoria d'impilamento e di una resistenza del cavo che collega le varie componenti dell'attrezzatura
(2) la cima della colonna di re è la parte rotatoria d'impilamento, la parte superiore di cui è collegata con il cavalletto del nastro trasportatore che entra nel recinto per il bestiame circolare tramite il cuscinetto rotatorio e serve da punto di sostegno per il carico del cavalletto e la parte inferiore è collegata con la colonna media tramite il cuscinetto rotatorio.
(3) per permettere al dispositivo sopportante di vuotamento di sopportare la grande forza verticale, la forza orizzontale ed il momento del capovolgimento, il tipo di sostegno sopportante di vuotamento è adottata. Il cuscinetto rotatorio è protetto da una copertura antipolvere. La sua struttura può adattarsi al luogo di lavoro duro ed ha le funzioni della prevenzione della polvere, della prevenzione di immersione dell'acqua, del rifornimento di carburante, della pulizia e della manutenzione.

impilatore 3.Gantry

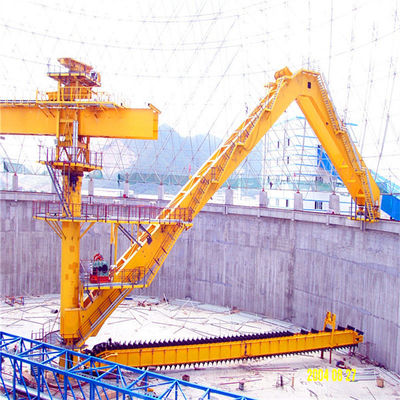

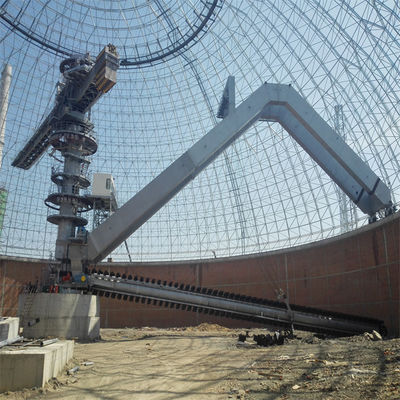

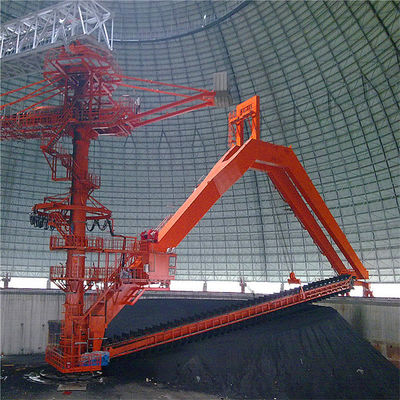

Il ricuperatore della ruspa spianatrice del cavalletto pricipalmente è composto di cavalletto, meccanismo di viaggio, riprendendo orzando il ricuperatore della ruspa spianatrice e del meccanismo. Il cavalletto è la componente principale del supporto di rotazione, orzare e del carico del ricuperatore della ruspa spianatrice. Il ricuperatore della ruspa spianatrice è messo sotto il cavalletto. Il meccanismo orzante adotta il tipo meccanico dell'argano ed un'estremità del cavalletto è collegata con la colonna centrale da cuscinetto a rulli, l'altra estremità è sostenuta sulla pista circolare sulla parte superiore del muro di sostegno del recinto per il bestiame e la rotazione del ricuperatore è determinata dalla ruota di viaggio sulla pista circolare. Il ricuperatore del cavalletto ha una struttura robusta e la maggior parte del peso del cavalletto è sopportato dal muro di sostegno, che migliora significativamente lo stato di sforzo della colonna centrale e rende l'operazione più affidabile.
Il meccanismo di viaggio è composto di gruppo della ruota motrice, di sistema di controllo elettrico di viaggio e di rilevazione e di sistema di lubrificazione. Tenendo conto dei requisiti di movimento bidirezionale del cavalletto dell'oscillazione nelle circostanze più sfavorevoli, due ruote di viaggio sono utilizzate come le ruote motrici. L'insieme di ruota è determinato meccanicamente dal regolamento variabile della velocità di frequenza. Regolamento di velocità di Stepless di velocità di viaggio di lavoro e di velocità di viaggio non di lavoro (per accertarsi dell'operazione normale e sicura del ricuperatore circolare dell'impilatore, delle velocità lente e veloci dell'insieme rispettivamente secondo gli stati in loco di operazione, cioè velocità di viaggio di lavoro e velocità di viaggio non di lavoro). Per assicurare che lo sforzo del cavalletto sia ragionevole e la pressione della ruota di ogni gruppo della ruota sotto il cavalletto sia la stessa, il cavalletto è munito con i due gruppi della ruota ed ogni punto della cerniera adotta attraverso il tipo dell'asse. Inoltre, il cuscinetto unito è utilizzato al collegamento fra il cavalletto e la struttura di camminata per assicurare che il cavalletto possa adattarsi automaticamente al cambiamento della pista. La lubrificazione di ogni asse sostenente della cerniera e del cuscinetto del meccanismo di viaggio adotta la lubrificazione centralizzata grasso.

4.Reclaimer che orza meccanismo:
Il meccanismo orzante è composto di dispositivo di azionamento, assemblea del tamburo, doppio cavo metallico d'acciaio e rilevazione e sistema di controllo elettrici di lancio. Il funzionamento orzante del ricuperatore della ruspa spianatrice è completato attraverso il meccanismo di lancio, in modo da raggiungere lo scopo di ripresa stratificata.
Il meccanismo orzante facendo uso di singola bobina del doppio cavo metallico d'acciaio ed il meccanismo dell'equilibrio è adottato all'intersezione dei due cavi metallici d'acciaio per assicurare che lo sforzo dei cavi metallici a destra e a sinistra d'acciaio sia equilibrato ed il lavoro è più sicuro.
Il dispositivo di azionamento del meccanismo orzante è determinato meccanicamente dalla conversione di frequenza e dal regolamento della velocità per controllare esattamente la variazione di ampiezza, in modo da controllare il cambiamento dell'importo di ripresa. Per assicurare la sicurezza ed il posizionamento accurato ed affidabile del meccanismo di lancio, il dispositivo di azionamento adotta il doppio sistema di frenatura

ricuperatore 5.Scraper

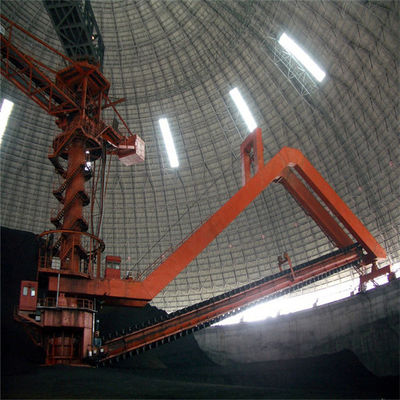

(1) il ricuperatore della ruspa spianatrice adotta un dente per catena per guidare la catena del rullo e poi i comandi a catena del rullo la ruspa spianatrice per riprendere. Questo metodo ha la grande trazione, la piccola resistenza lineare e durevolezza. È una ripresa e un trasporto d'integrazione di ripresa di metodo.
(2) la ruspa spianatrice è riparata sul doppio meccanismo a catena ed il dente per catena è guidato dal motore alla parte posteriore per movimento circolare. La ruspa spianatrice raschia i materiali alla parte inferiore dell'impilatore nel saltatore conico alla parte inferiore della colonna di re.
(3) la ruspa spianatrice adotta la struttura del piatto piegato con l'inclinazione di andata da entrambi i lati, che è saldata dal piatto d'acciaio ed ha la forza e rigidezza sufficienti. Sta raschiando i denti da entrambi i lati della ruspa spianatrice. Questa struttura può tagliare lateralmente il materiale il più efficacemente e la ruspa spianatrice non attacca al materiale e non ha ritorno. La catena del corpo e del rullo della ruspa spianatrice è collegata dai bulloni ad alta resistenza, che è conveniente per manutenzione e lo smontaggio. La catena può essere divisa nella catena incorporata e nella catena esterna secondo la posizione di disposizione del rullo. Rispetto alla catena incorporata, la catena esterna presenta i vantaggi di a basso rumore e di manutenzione liberi
(4) il dispositivo di azionamento della ruspa spianatrice è composto di motore, di riduttore, di giunto idraulico, ecc. Il dispositivo di azionamento è resistente agli urti e conveniente per manutenzione. Il dispositivo di azionamento è fornito di doppia protezione elettrica di sovraccarico e della sicurezza ed è fornito di buon dispositivo di assorbimento di scossa.
(5) il tenditore del ricuperatore della ruspa spianatrice è messo al dente per catena capo. Il tenditore è sottoporre a tensione idraulico, con la tensione costante e l'operazione ed adeguamento facili.

sistema 6.Hydraulic

Il circuito idraulico del ricuperatore dell'impilatore pricipalmente include l'impilatore che orza il circuito idraulico, catena della ruspa spianatrice che sottopone a tensione il circuito idraulico ed il circuito idraulico di tensionamento manuale del nastro trasportatore
Il circuito idraulico orzante di controllo è composto di unità di motore principale della pompa, di unità della valvola di regolazione, di cilindro dell'olio, di assemblea del serbatoio dell'olio, di accessori idraulici e di condutture idrauliche. La conduttura del cilindro orzante è fornita di una valvola di sicurezza della rottura della conduttura e di un gruppo della valvola di sicurezza.
Il circuito idraulico di tensionamento di controllo del cilindro è composto di gruppo del motore della pompa, di gruppo della valvola di regolazione, di accumulatore, di cilindro dell'olio, di assemblea del serbatoio dell'olio, di accessori idraulici e di condutture idrauliche. La tensione del cilindro di tensionamento può essere regolato dalla valvola di riduzione della pressione corrispondente.

7. Sistema di lubrificazione

Il sistema di lubrificazione centralizzato del ricuperatore dell'impilatore è composto di meccanismo dell'impilatore, il meccanismo del ricuperatore, ruspa spianatrice che trasporta il meccanismo del dente per catena (catena incorporata) ed il meccanismo di ingranaggio aperto.
Punti di lubrificazione del meccanismo d'impilamento: superiore ed abbassare i cuscinetti grandi di vuotamento, punti della cerniera del cilindro dell'olio, impilando i punti della cerniera del braccio ed i cuscinetti di tamburo. Metodo di lubrificazione: doppia linea automatica/sistema di lubrificazione centralizzato ibrido progressivo, con controllo dello SpA.
Punti di lubrificazione di ripresa del meccanismo: grande cuscinetto rotatorio più basso, orzante il paranco differenziale di ripresa del braccio, meccanismo di viaggio, ecc.
Metodo di lubrificazione: doppia linea automatica/sistema di lubrificazione centralizzato ibrido progressivo, con controllo dello SpA.
Il sistema di lubrificazione cadente dell'olio della ruspa spianatrice che trasporta il dente per catena consiste del serbatoio dell'olio, del commutatore livellato liquido, del commutatore elettromagnetico, della valvola di regolazione dell'olio e degli accessori cadenti della conduttura, che pricipalmente realizza la lubrificazione a olio della ruspa spianatrice che trasporta la catena da entrambi i lati.
Metodo di lubrificazione: lubrificazione di gocciolamento dell'olio automatico, importo regolabile della sgocciolatura dell'olio e controllo dello SpA
Modo aperto rotatorio di lubrificazione dell'ingranaggio: la lubrificazione di gocciolamento dell'olio automatico e l'importo di lubrificazione è controllata dallo SpA.

sistema di controllo della polvere dello spruzzo 8.Water

La polvere dello spruzzo d'acqua il sistema di controllo sul ricuperatore dell'impilatore è composta di pompa di innesco, di conduttura, di filtro, di valvola manuale, di valvola elettrica, di valvola di ritenuta, di valvola di scarico automatica, di manometro, di flussometro, di calibro del livello dell'acqua e di gruppo dell'ugello spruzzatore.
La posizione e la funzione del gruppo dell'ugello sono come segue:
Intorno all'esterno del saltatore più basso alla testa del braccio che impila il nastro trasportatore, gli spruzzi del gruppo dell'ugello innaffiano per formare una cortina d'acqua dell'ombrello per controllare la polvere generata impilando nello spruzzo.
2) la ricezione del materiale del nastro trasportatore d'impilamento a mensola è acclusa nello scivolo della guida. Spruzzi l'acqua sul gruppo dell'ugello per controllare la polvere nello scivolo chiuso della guida.
3) sistema a spruzzo ausiliario: pricipalmente è composto di due spruzzatori a distanza, che sono installati alla colonna centrale del ricuperatore dell'impilatore. La testa del braccio dell'impilatore ausiliario può efficacemente sopprimere la polvere nel recinto per il bestiame.

9.specification dell'impilatore e del ricuperatore della ruota del secchio del cavalletto
