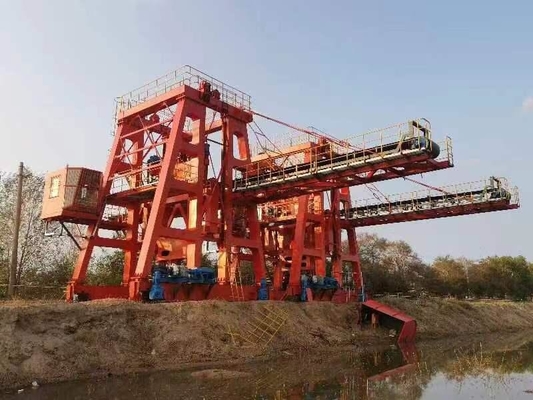

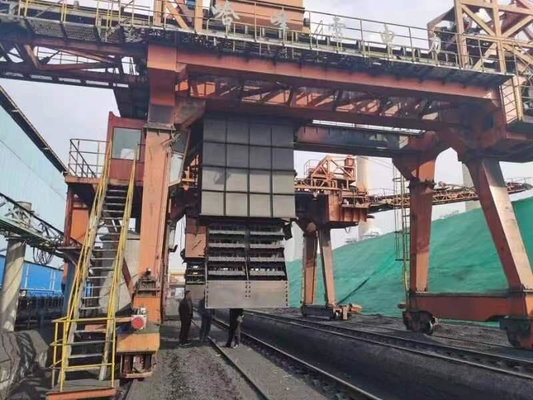

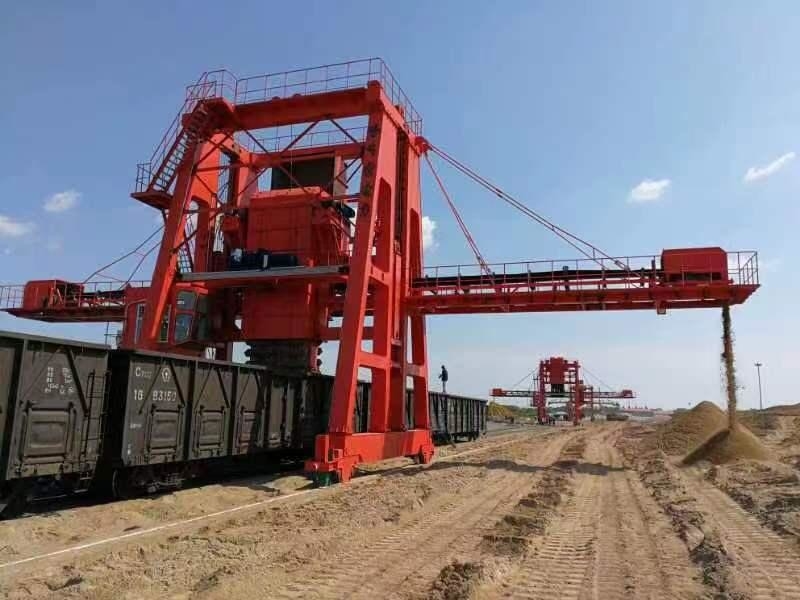

Scaricatore in serie del secchio a catena del calcare dell'attrezzatura di movimentazione delle merci della compagnia elettrica

Descrizione di prodotto

scaricatore del secchio a catena del calcare della compagnia elettrica

1. introduzione

Il meccanismo di capovolgimento del secchio è una doppia fila, singolo meccanismo del secchio della catena di azionamento e la catena è una catena militare del carro armato con un passo di 203mm. Il corpo del secchio è fatto di materiale resistente all'uso nm400 ed il rapporto d'ispezione d'acciaio originale di qualità sarà fornito delle merci. Il piatto posteriore del meccanismo del secchio a catena è installato e la parte inferiore è fornita di dispositivo di pulizia della ruspa spianatrice. La ruspa spianatrice è 30mm spessi e 800mm ampi ed è collegata con i piatti «di s» da entrambi i lati. Con il funzionamento rapido del carretto, il carretto può essere pulito ed il coltello può essere protetto dal graffio del carretto. Il tasso di pulizia è maggior di 99%. Assicuri che la quantità restante nel tronco sia di meno di 1 tonnellata. L'altezza di elevazione del secchio a catena è progettata secondo il carro tipo corrente 60t/70t e la posizione statica non colpirà il passaggio di intero vagone del treno.

Orzare il meccanismo dell'argano

La composizione e la disposizione del meccanismo orzante dell'argano. L'argano è situato nel mezzo. Il video monitoraggio per assicurare la sicurezza e l'affidabilità e la selezione ed il calcolo delle parti aderiscono alle clausole pertinenti in GB/t3811.

Il meccanismo orzante è composto di motore, un freno di ruota o del disco, una coppia, un riduttore duro del dente, un dispositivo del tamburo, un dispositivo superiore della puleggia, ecc. Il tipo della struttura di singolo motore, di singolo riduttore, di singolo tamburo e di doppi freni è adottato.

Ci sono limiti per sia il sollevamento che l'abbassamento alla posizione estrema.

Il tamburo è fatto di Q345B, è saldato e formato ed ha una breve struttura dell'asse. Quando il tamburo è saldato nelle sezioni, la saldatura testa a testa circonferenziale sarà conforme a rilevazione ultrasonica del difetto di 100%. Il trattamento termico sarà condotto dopo la saldatura per eliminare lo sforzo. NDT per l'albero mozzo.

Ci dovrebbero essere almeno 2,5 giri del cavo metallico d'acciaio che rimangono sul tamburo quando il secchio a catena è abbassato alla posizione limitata. Il morsetto per il cavo metallico d'acciaio è montato dal lato del tamburo non di meno di quattro.

Il dispositivo fisso della puleggia adotta la puleggia obbligatoria, che è disposta sul piano superiore del telaio del carrello, tenente lo spazio di manutenzione. Il rapporto del diametro del cavo metallico al diametro della scanalatura della corda del tamburo e della puleggia soddisfarà le richieste del codice di progettazione della gru.

2. specificazione dello scaricatore del calcare del secchio a catena

Dovere del lavoro: 3 spostamento resistente, 365days all'anno

Scarico della capacità: 350t/h

Distanza della ferrovia: 6000mm

Alimentazione elettrica: avvolgicavo (potere), meno di 200

Potere: 380-400V

Frequenza: 50Hz

Scarico del tasso: ≥95%

Potere del consumo: 145KW

3. Altri parametri

3,1 mechansim di viaggio: 8 ruote e 4 driver.

Modello del motore: YX3-132

potere: 7.5KW×4

velocità: 1450r/min

potere di VFD: 30KW resistente (Seimens/ABB)

modello del riduttore dell'ingranaggio: Serie rigida del riduttore del dente (Flender/SEW)

velocità di viaggio: 1.9~20m/min (VFD)

Diametro della ruota: Φ630mm

No delle ruote: 8

Pressione massima della ruota: 15t

Distanza della ferrovia: 6000mm

3.2. elevatore di secchio

Modello del motore: YZ225M-

potere: 台 30KW×2

Modello rigido del riduttore del dente: ZQA500-3/4-15.75 (SEW/Flender)

Rapporto: 15,75

velocità (velocità a catena): 95.7m/min

volume di secchio: 43L

larghezza del secchio: 1100mm

tipo di catena: catena militare del carro armato di due-fila

passo T203mm

dovere del lavoro: resistente

3,3 orzare argano

Modello del motore: YZ225M-8

potere: 22KW

velocità: 750r/min

tipo del riduttore dell'ingranaggio: ZQA650-48.57-8

rapporto: 48,57

velocità dell'argano: V=2.37m/min

3,4, nastro trasportatore hanno montato sulla trave a mensola

Nastro trasportatore: un modo scaricare,

Dispositivo di trasmissione: YDΦ630-1000-2.5

potere: 15KW

puleggia della curvatura: Φ500

velocità: V=3.15m/s

larghezza: B=1000mm

trasporto della capacità: Q=800t/h

pulitore del nastro trasportatore: la lama è fatta di poliuretano

tavola della data techanical principale
