Volante e lavorare d'acciaio resistente della ruota

Descrizione di prodotto

Volante e lavorare d'acciaio resistente della ruota

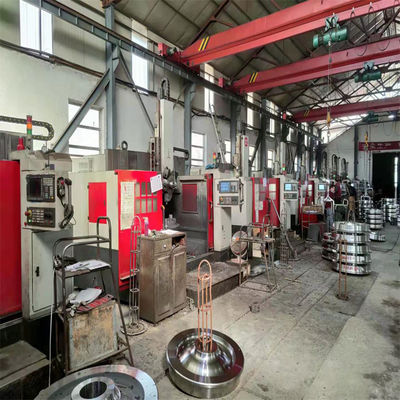

1. Il materiale è CL60 e la sua composizione chimica di fusione aderirà alle disposizioni della TB/t2817. Lo stato di trattamento termico delle ruote è globalmente estiguente e temperante il trattamento dopo la forgia ed il passo e l'orlo sono estiguuti + temperati. Il principio in lotti è ruote con lo stesso numero del forno di fusione, lo stesso modello e lo stesso stato di trattamento termico. Il valore di durezza della superficie dell'orlo e del passo è richiesto di essere 300 ~ 380hb, la durezza si distribuisce ai punti e la durezza a 20mm sotto il passo non è di meno che 260hb. Dopo il trattamento termico, la durezza di superficie di ogni ruota sarà provata uniformemente a tre punti sul passo per soddisfare le richieste di disegno confermate da entrambi i partiti.

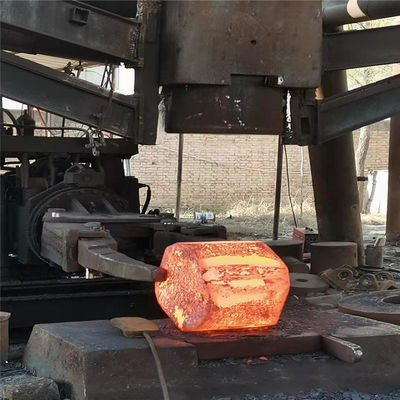

2. Le ruote sono richieste di essere pezzi fucinati, che soddisfaranno le richieste corrispondenti di JB/t5000.8-2007 e la qualità dei pezzi fucinati è classe i pezzi fucinati di III. che saranno esenti dai difetti superficiali, quali le crepe, le rientranze, i giunti e tutti i altri difetti che possono colpire la qualità del prodotto.

3. La ruota sarà esente dalle crepe, il passo e l'orlo saranno esenti dai difetti che colpiscono la prestazione di servizio ed i difetti non saranno riparati saldando.

4. Per assicurare la qualità del prodotto, il ut 100% NDT sarà condotto per l'intera ruota e l'ispezione 100% della TA sarà condotta per il passo e l'orlo della ruota. Il metodo ed i risultati di rilevazione del difetto soddisfaranno le richieste di qualità della classe II di JB/t5000.15-2007.

5. Il test di performance della barra di prova di materia prima sarà effettuato per ogni fornace delle materie prime ed i risultati dei test aderiranno alle disposizioni in tabella 1.

Tabella 1
