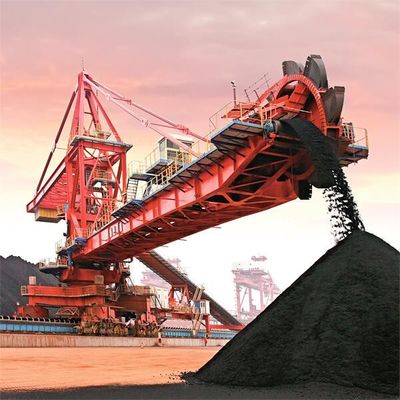

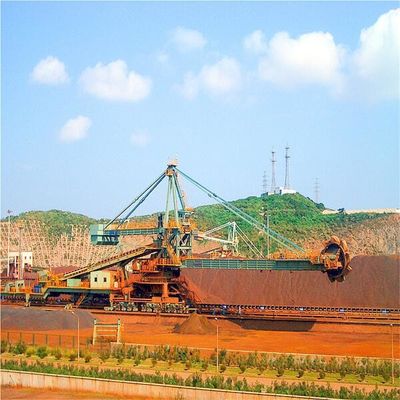

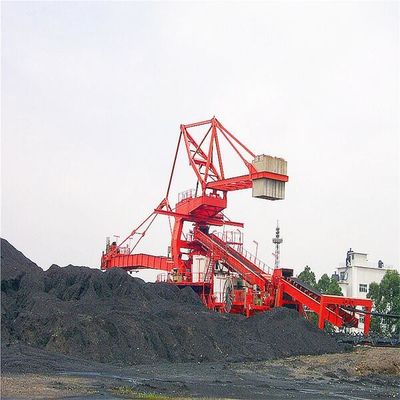

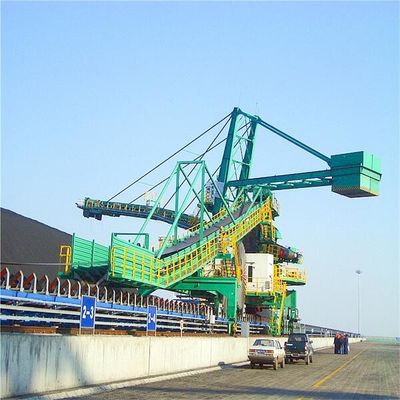

Sistema dell'impilatore e del ricuperatore di capacità di 3000 Tph per la centrale elettrica
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | SSI-HDCZ |
| Certificazione: | manufacture certificate |
| Numero di modello: | Su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | US $500,000-5,000,000/ Set |
| Imballaggi particolari: | Caso o nudo di legno |
| Tempi di consegna: | 6 mesi dopo aver ricevuto pagamento anticipato |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 40 insiemi/anno |
|
Informazioni dettagliate |
|||
| Progetto: | Impilando e riprendendo sistema | Pittura: | Jotun |
|---|---|---|---|
| Colore: | dall'utente | Capacità: | 3000 t/h |
| costo: | Prezzo basso | Struttura d'acciaio: | Acciaio al carbonio |
| sito: | centrale elettrica del carbone | Applicazione: | Carbone |
| Evidenziare: | Sistema del ricuperatore e dell'impilatore,Impilatore con la centrale elettrica del ricuperatore,Ricuperatore dell'impilatore della ruota del secchio di 3000 Tph |
||
Descrizione di prodotto
una capacità di 3000 tph che impila e che riprende sistema per la centrale elettrica
introduzione 1.Summary

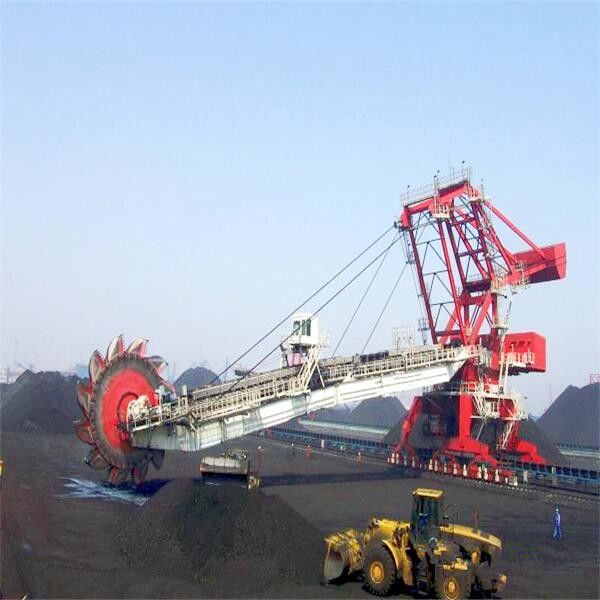

Il ricuperatore dell'impilatore della ruota del secchio può eseguire le funzioni di impilamento continuo, di ripresa, di mescolamento e di stoccaggio delle particelle in serie e bloccare le materie prime. È ampiamente usato nello stoccaggio materiale e nel sistema di trasporto di energia elettrica, di metallurgia, di materiali da costruzione, dell'industria chimica, del porto, del carbone, del grano e di altre industrie. È un'attrezzatura comune nelle grandi ed imprese industriali di medie dimensioni.
Il ricuperatore dell'impilatore della ruota del secchio pricipalmente è composto di ruota del secchio, di vuotamento, di asta che si alzano, di camminata, di nastro trasportatore a mensola e di costruzione metallica, l'automobile della coda, la struttura ausiliaria, il saltatore centrale, il sistema di abbattimento delle polveri dello spruzzo, il sistema di lubrificazione, il sistema elettrico, dispositivo dell'alimentazione elettrica ecc.
Regolando la struttura dell'automobile della coda (singola automobile fissa della coda, automobile di menzogne della coda dei semi, automobile di menzogne piena della coda, automobile trasversale della coda, doppia automobile della coda, ecc.), il ricuperatore dell'impilatore della ruota del secchio può realizzare molte funzioni, come impilamento, riprendendo da parte a parte, riprendendo il giro indietro, mettente da parte, da parte a parte ecc, in modo da soddisfare le richieste delle condizioni di lavoro differenti.
forma 2.Structural di intera macchina
Le macchine medie e di piccole dimensioni della ruota del secchio assumono la forma globale dell'equilibrio, con pochi punti mobili della cerniera ed incidenza guasti bassa. Il sedile centrale della cerniera della sovrastruttura è fornito di cuscinetto unito libero di lubrificazione, con meno carico di lavoro di manutenzione. Per le grandi macchine della ruota del secchio, il tipo mobile dell'equilibrio principalmente è adottato, pricipalmente considerante che l'angolo di lancio del telaio a mensola sia piccolo ed il cambiamento del centro di gravità riguardante la sovrastruttura è piccolo.
Caratteristica
| progetto | Impilando e riprendendo sistema |
| pittura | Jotun |
| colore | dall'utente |
| capacità | 3000 t/h |
| costo | prezzo basso |
| struttura d'acciaio | acciaio al carbonio |
| sito | centrale elettrica del carbone |
| applicazione | carbone |
GA (automobile spaccata fissa della coda)
GA (automobile piena della coda di funzione)
3. Parti principali dell'impilatore e del ricuperatore
meccanismo 1.Traveling
Tre in un riduttore con singolo
meccanismo della ruota 2.Bucket
3. Orzare meccanismo
(1) meccanismo della ruota del secchio adotta generalmente il lancio del cilindro idraulico e della trasmissione idraulica. Il moto di lancio è regolare senza impatto. Assicuri che non ci sia perdita nel circuito idraulico.
(2) le componenti principali del circuito idraulico sono prodotti famosi internazionali di marca.
(3) il doppio cilindro idraulico differenziale sostituto è adottato ed il cuscinetto scorrevole sferico autolubrificante libero di manutenzione è installato al punto della cerniera del cilindro. L'entrata dell'olio e lo sbocco superiori e più bassi del cilindro dell'olio sono forniti di anti conduttura hanno scoppiato le valvole. Quando la conduttura si rompe, il cilindro dell'olio sarà chiuso automaticamente e la trave a mensola non cadrà, in modo da assicurare la sicurezza del sistema.
(4) l'asta è fornita di barretta di sicurezza. Nel riparare o sostituendo il cilindro dell'olio, l'asta è riparata con la barretta di sicurezza per assicurare la sicurezza durante la manutenzione.
dispositivo di sicurezza (di 5)
- I commutatori di limite a due livelli sono messi alle posizioni limite inferiore e della tomaia di lancio a mensola.
- L'angolo di lancio della trave a mensola può essere visualizzato nella carrozza.
- Entrambi i lati della trave a mensola sono forniti dei dispositivi di protezione per impedire la trave a mensola scontrarsi con il mucchio materiale.
- L'intero sistema a circuito chiuso dell'olio è fornito di dispositivo di sicurezza per impedire la rottura del tubo di olio.
Cilindro idraulico e stazione di servizio idraulica del meccanismo di lancio
4. Meccanismo di vuotamento
nastro trasportatore 5.Cantilever
costruzione metallica 6.Upper
automobile 7.Tripper
8. tamburo per cavi
