Recinto per il bestiame circolare che impila e che riprende sistema per l'impilamento e la ripresa del carbone

Descrizione di prodotto

Recinto per il bestiame circolare che impila e che riprende sistema per l'impilamento e la ripresa del carbone



Introduzione

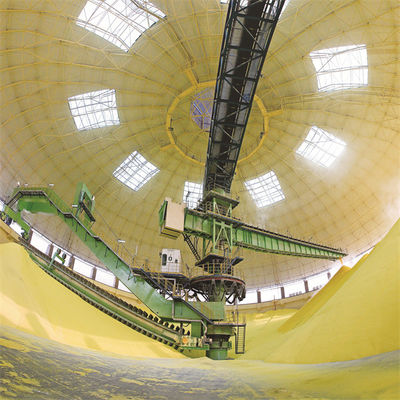

L'impilatore ed il ricuperatore circolari della ruspa spianatrice del cavalletto è pricipalmente materiali in costruzione usati, carbone, metallurgia, energia elettrica, porto ed altre industrie e principalmente è usato per impilare il calcare o carbone ed altri materiali alla rinfusa. La trave a mensola dell'impilatore è fornita di un nastro trasportatore, che attraversa il tetto di griglia della struttura d'acciaio del recinto per il bestiame circolare dal nastro trasportatore sul cavalletto e dei materiali dell'input per completare l'impilamento conico dell'anello attraverso il nastro trasportatore sulla trave a mensola dell'impilatore; Il ricuperatore ultima i lavori di ripresa via tre processi di collegamento: sistema di viaggio, orzando sistema ed il sistema della ruspa spianatrice. Il ricuperatore della ruspa spianatrice raschia i materiali nel saltatore conico sotto la colonna centrale lungo il pendio del mucchio e produce i materiali attraverso l'alimentatore di vibrazione ed il nastro trasportatore sotterraneo.































Caratteristica

progetto	Ricuperatore della ruota del secchio
pittura	PPG
colore	rosso
capacità	800 t/character pesanti
carattere	resistente
vantaggio	minimo basso del manutenzione-beneficio
beneficio	basso costo
applicazione	trattamento del carbone

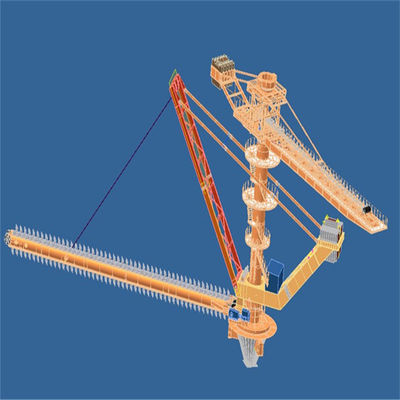

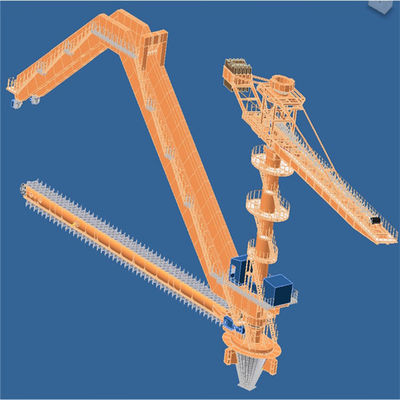

Componenti principali dell'impilatore e del ricuperatore circolari

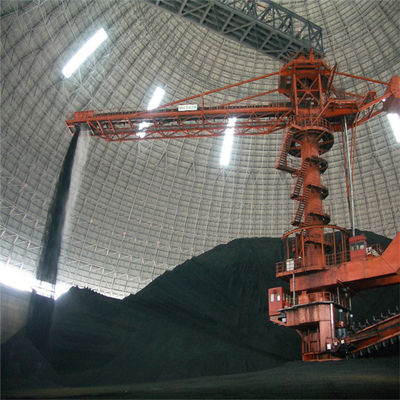

1. Impilamento della struttura d'acciaio, nastro trasportatore a mensola

L'impilatore a mensola prende la colonna centrale come il centro, un'estremità è il nastro trasportatore con la struttura d'acciaio a mensola e l'altra estremità è il contenitore di contrappeso. La parte d'impilamento media di vuotamento è collegata con la colonna centrale vuotando il cuscinetto e l'impilatore può girare ingranando il pignone sul driver di vuotamento l'ingranaggio sulla colonna centrale. I materiali che entrano nel recinto per il bestiame circolare sono scaricati alla testa del nastro trasportatore a mensola e direttamente sono impilati al recinto per il bestiame. L'impilatore gira ad un determinato angolo per il pendio che impila fino ad impilarlo in un mucchio anulare.



Ci sono due tipi strutturali principali di impilatore a mensola, di tipo fisso a mensola e di tipi orzare a mensola.

Confronto dei due tipi di impilatori:

(1) i vantaggi dell'impilatore fisso sono struttura semplice e basso costo. Lo svantaggio è che quando la parte inferiore dell'impilatore non è impilata o il mucchio materiale è basso, la differenza è enorme e la polvere nel recinto per il bestiame è più seria (anche con un sistema a spruzzo).

(2) l'impilatore orzante utilizza il cilindro idraulico per alzare o abbassare la trave a mensola. Il suo vantaggio è a mensola può alzarsi su e giù secondo l'altezza di impilamento per ridurre il calo materiale e per evitare il volo della polvere. Pure, può ridurre l'altezza della colonna centrale e ridurre il costo. Lo svantaggio è che la struttura è più complessa.



























































2. Colonna di re e meccanismo di vuotamento dell'impilatore e del ricuperatore circolari

(1) la colonna di re del ricuperatore dell'impilatore è situata nel centro del recinto per il bestiame circolare. È una componente importante del ricuperatore dell'impilatore. Non solo sopporta il carico delle componenti principali e del cavalletto dell'input ma inoltre è il centro dell'installazione delle componenti. Di conseguenza, la suoi fabbricazione e requisiti di processo di installazione sono molto alti. È trasformato del piatto d'acciaio rotolato una forma cilindrica e saldato e montato. Il modello di utilità è fornito di una struttura d'acciaio d'impilamento, di un rotolamento che sopportano per la parte rotatoria d'impilamento e di una resistenza del cavo che collega le varie componenti dell'attrezzatura
(2) la cima della colonna di re è la parte rotatoria d'impilamento, la parte superiore di cui è collegata con il cavalletto del nastro trasportatore che entra nel recinto per il bestiame circolare tramite il cuscinetto rotatorio e serve da punto di sostegno per il carico del cavalletto e la parte inferiore è collegata con la colonna media tramite il cuscinetto rotatorio.
(3) permettere al dispositivo sopportante di vuotamento di sopportare la grande forza verticale, la forza orizzontale ed il capovolgimento del momento, il tipo di sostegno sopportante di vuotamento è adottato. Il cuscinetto rotatorio è protetto da una copertura antipolvere. La sua struttura può adattarsi al luogo di lavoro duro ed ha le funzioni della prevenzione della polvere, della prevenzione di immersione dell'acqua, del rifornimento di carburante, della pulizia e della manutenzione.

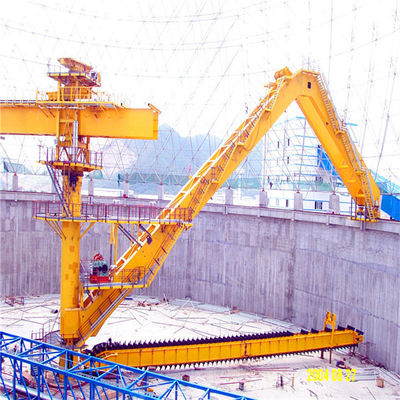

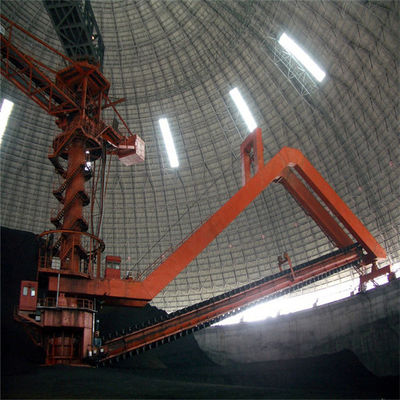

3. Impilatore del cavalletto

Il ricuperatore della ruspa spianatrice del cavalletto pricipalmente è composto di cavalletto, meccanismo di viaggio, riprendendo orzando il meccanismo ed il ricuperatore della ruspa spianatrice. Il cavalletto è la componente principale della rotazione, orzare e del supporto del carico del ricuperatore della ruspa spianatrice. Il ricuperatore della ruspa spianatrice è messo sotto il cavalletto. Il meccanismo orzante adotta argano tipo meccanico ed un'estremità del cavalletto è collegata con la colonna centrale da un cuscinetto a rulli, l'altra estremità è sostenuta sulla pista circolare sulla parte superiore del muro di sostegno del recinto per il bestiame e la rotazione del ricuperatore è determinata dalla ruota di viaggio sulla pista circolare. Il ricuperatore del cavalletto ha una struttura robusta e la maggior parte del peso del cavalletto è sopportato dal muro di sostegno, che migliora significativamente lo stato di sforzo della colonna centrale e rende l'operazione più affidabile.
Il meccanismo di viaggio è composto di gruppo della ruota motrice, di sistema di controllo elettrico di viaggio e di rilevazione e di sistema di lubrificazione. Tenendo conto dei requisiti di movimento bidirezionale del cavalletto dell'oscillazione nelle circostanze più sfavorevoli, due ruote di viaggio sono utilizzate come le ruote motrici. Il wheelset è determinato meccanicamente dal regolamento variabile della velocità di frequenza. Regolamento di velocità di Stepless di velocità di viaggio di lavoro e di velocità di viaggio nonworking (per accertarsi dell'operazione normale e sicura del ricuperatore circolare dell'impilatore, delle velocità lente e veloci dell'insieme rispettivamente secondo gli stati in loco di operazione, cioè velocità di viaggio di lavoro e velocità di viaggio nonworking). Per assicurare che lo sforzo del cavalletto sia ragionevole e la pressione della ruota di ogni gruppo della ruota sotto il cavalletto sia la stessa, il cavalletto è munito con i gruppi della due-ruota ed ogni punto della cerniera adotta attraverso il tipo dell'asse. Inoltre, il cuscinetto unito è utilizzato al collegamento fra il cavalletto e la struttura di camminata per assicurare che il cavalletto possa adattarsi automaticamente al cambiamento della pista. La lubrificazione di ogni asse sostenente della cerniera e del cuscinetto del meccanismo di viaggio adotta la lubrificazione centralizzata grasso.

















































































4. Ricuperatore che orza meccanismo:
Il meccanismo orzante è composto di dispositivo di azionamento, di assemblea del tamburo, di doppio cavo metallico d'acciaio e di sistema di controllo elettrico di lancio e di rilevazione. Il funzionamento orzante del ricuperatore della ruspa spianatrice è completato attraverso il meccanismo di lancio, per raggiungere lo scopo di ripresa stratificata.
Il meccanismo orzante usa la singola bobina del doppio cavo metallico d'acciaio ed il meccanismo dell'equilibrio è adottato all'intersezione dei due cavi metallici d'acciaio per assicurare che lo sforzo dei cavi metallici a destra e a sinistra d'acciaio sia equilibrato ed il lavoro è più sicuro.
Il dispositivo di azionamento del meccanismo orzante è determinato meccanicamente dalla conversione di frequenza e dal regolamento della velocità per controllare esattamente la variazione di ampiezza, per controllare il cambiamento dell'importo di ripresa. Per assicurare la sicurezza ed il posizionamento accurato ed affidabile del meccanismo di lancio, il dispositivo di azionamento adotta un doppio sistema di frenatura









































5. Ricuperatore della ruspa spianatrice

(1) il ricuperatore della ruspa spianatrice adotta un dente per catena per guidare la catena del rullo e poi i comandi a catena del rullo la ruspa spianatrice per riprendere. Questo metodo ha la grande trazione, la piccola resistenza lineare e durevolezza. È una ripresa e un trasporto d'integrazione di ripresa di metodo.
(2) la ruspa spianatrice è riparata sul doppio meccanismo a catena ed il dente per catena è guidato dal motore alla parte posteriore per movimento circolare. La ruspa spianatrice raschia i materiali alla parte inferiore dell'impilatore nel saltatore conico alla parte inferiore della colonna di re.
(3) la ruspa spianatrice adotta la struttura del piatto piegato con la spedizione dell'inclinazione da entrambi i lati, che è saldata dal piatto d'acciaio ed ha la forza e rigidezza sufficienti. Sta raschiando i denti da entrambi i lati della ruspa spianatrice. Questa struttura può tagliare lateralmente il materiale il più efficacemente e la ruspa spianatrice non attacca al materiale e non ha ritorno. La catena del corpo e del rullo della ruspa spianatrice è collegata dai bulloni ad alta resistenza, che sono convenienti per manutenzione e lo smontaggio. La catena può essere divisa nella catena incorporata ed in una catena esterna secondo la posizione di disposizione del rullo. Rispetto alla catena incorporata, la catena esterna presenta i vantaggi di a basso rumore e di senza manutenzione
(4) il dispositivo di azionamento della ruspa spianatrice è composto di motore, di riduttore, di giunto idraulico, ecc. Il dispositivo di azionamento è resistente agli urti e conveniente per manutenzione. Il dispositivo di azionamento è fornito di doppia protezione elettrica di sovraccarico e della sicurezza ed è fornito di buon dispositivo di assorbimento di scossa.
(5) il tenditore del ricuperatore della ruspa spianatrice è messo al dente per catena capo. Il tenditore è sottoporre a tensione idraulico, con la tensione costante e l'operazione ed adeguamento facili.

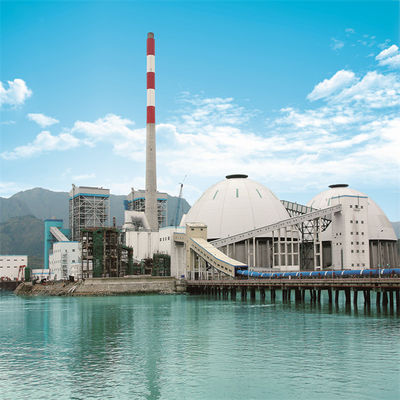

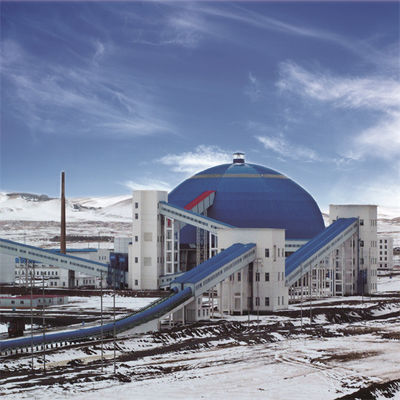

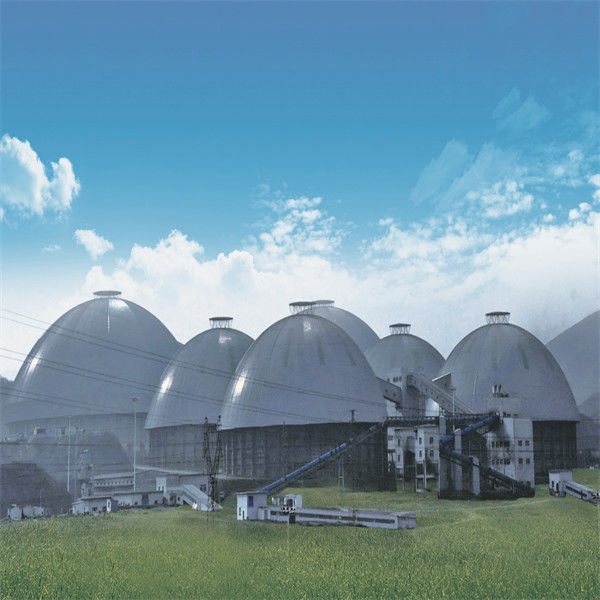

6. Applicazioni

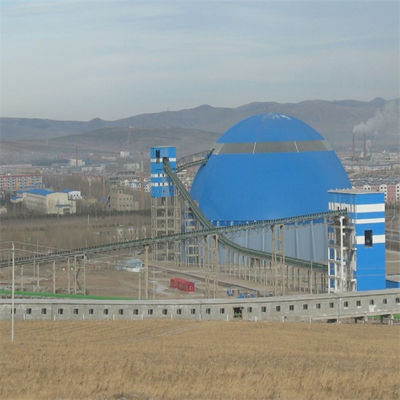

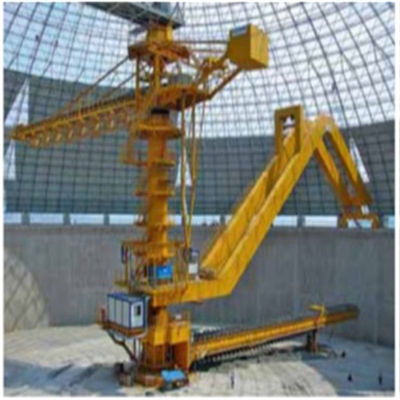

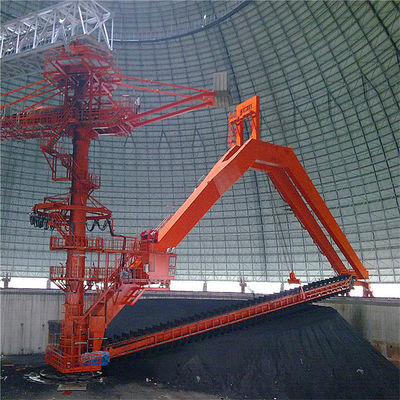

Case1

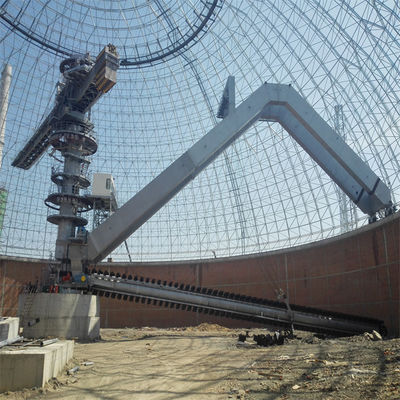

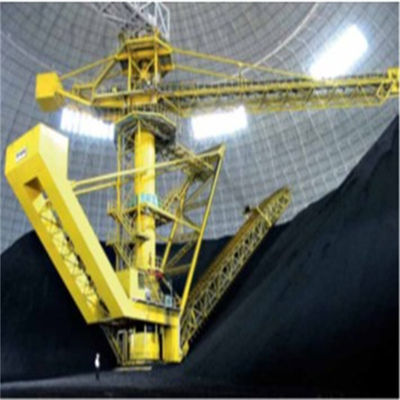

Case2
