Recinto per il bestiame circolare che impila e che riprende sistema per la centrale elettrica infornata carbone

Descrizione di prodotto

Recinto per il bestiame circolare che impila e che riprende sistema per il centrale termica alimentata a carbone



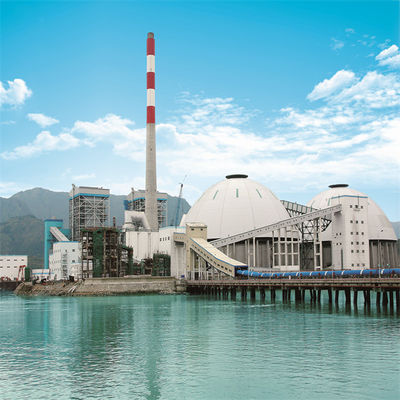

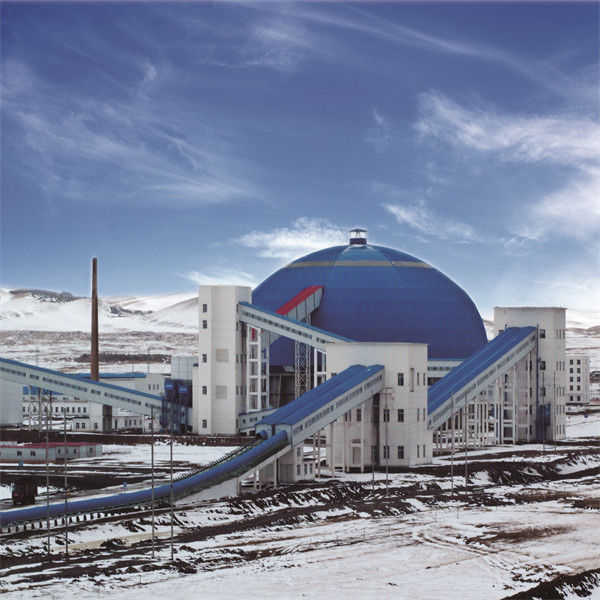

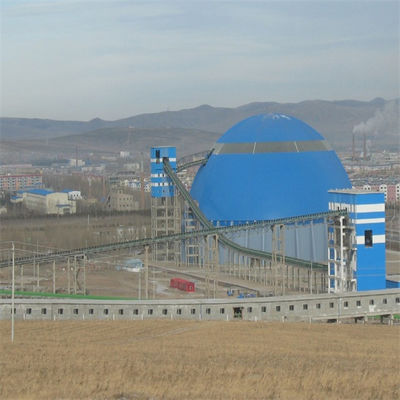

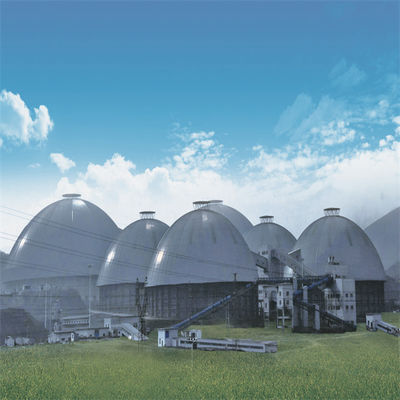

Introduzione

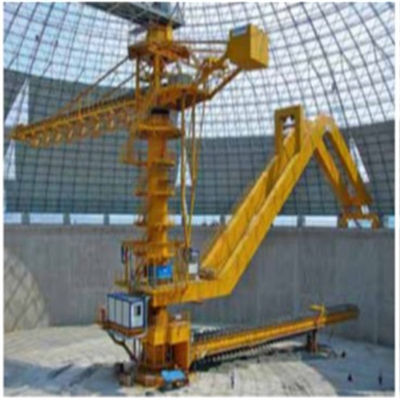

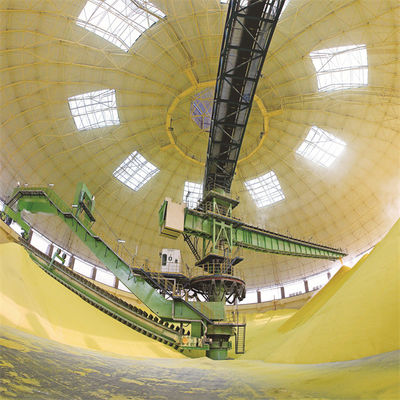

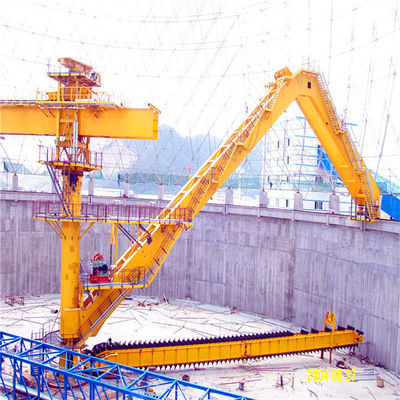

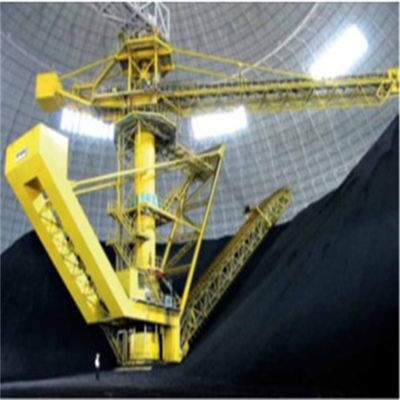

L'impilatore ed il ricuperatore circolari della ruspa spianatrice del cavalletto è pricipalmente materiali in costruzione usati, carbone, metallurgia, energia elettrica, porto ed altre industrie e principalmente è usato per impilare il calcare o carbone ed altri materiali alla rinfusa. La trave a mensola dell'impilatore è fornita di un nastro trasportatore, che attraversa il tetto di griglia della struttura d'acciaio del recinto per il bestiame circolare dal nastro trasportatore sul cavalletto e dei materiali dell'input per completare l'impilamento conico dell'anello attraverso il nastro trasportatore sulla trave a mensola dell'impilatore; Il ricuperatore ultima i lavori di ripresa via tre processi di collegamento: sistema di viaggio, orzando sistema ed il sistema della ruspa spianatrice. Il ricuperatore della ruspa spianatrice raschia i materiali nel saltatore conico sotto la colonna centrale lungo il pendio del mucchio e produce i materiali attraverso l'alimentatore di vibrazione ed il nastro trasportatore sotterraneo.































Caratteristica



progetto	impilando e riprendendo attrezzatura
pittura	HEMPEL
colore	dall'utente
capacità	1800 t/h
carattere	resistente
vantaggio	manutenzione bassa
beneficio	basso costo
applicazione	trattamento del carbone

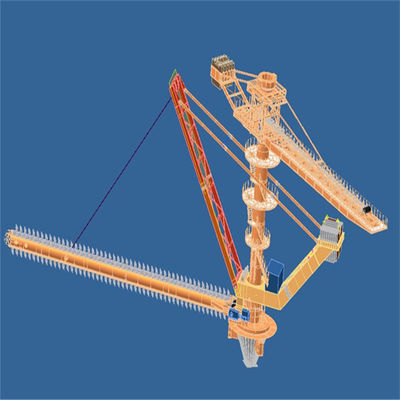

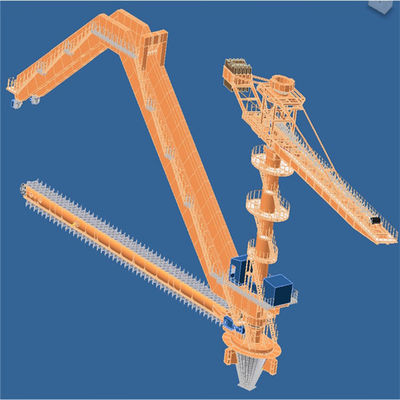

Componenti principali dell'impilatore e del ricuperatore circolari



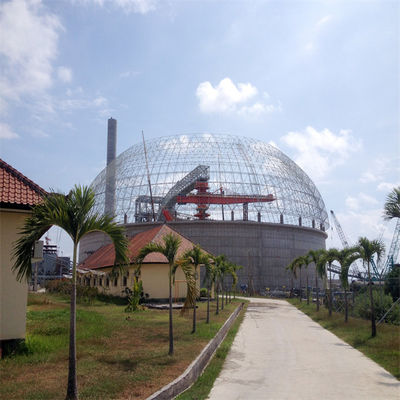

1. Impilamento della struttura d'acciaio, nastro trasportatore a mensola

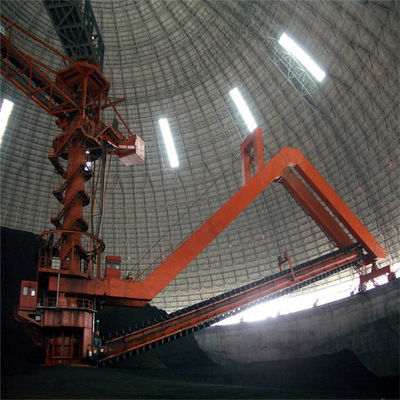

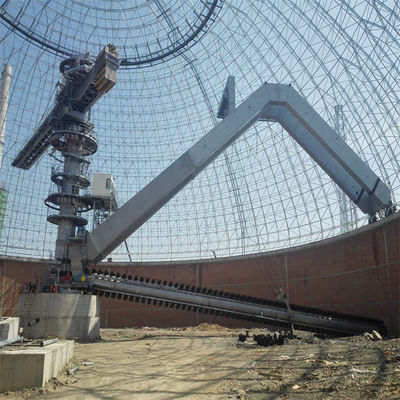

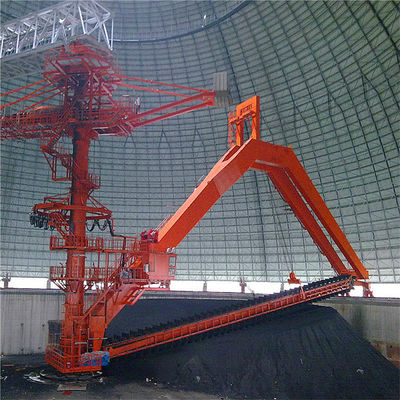

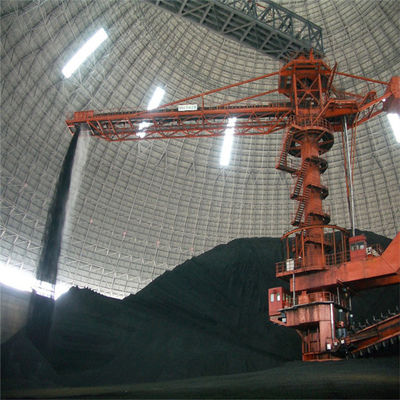

L'impilatore a mensola prende la colonna centrale come il centro, un'estremità è il nastro trasportatore con la struttura d'acciaio a mensola e l'altra estremità è il contenitore di contrappeso. La parte d'impilamento media di vuotamento è collegata con la colonna centrale vuotando il cuscinetto e l'impilatore può girare ingranando il pignone sul driver di vuotamento l'ingranaggio sulla colonna centrale. I materiali che entrano nel recinto per il bestiame circolare sono scaricati alla testa del nastro trasportatore a mensola e direttamente sono impilati al recinto per il bestiame. L'impilatore gira ad un determinato angolo per il pendio che impila fino ad impilarlo in un mucchio anulare.

Ci sono due tipi strutturali principali di impilatore a mensola, di tipo fisso a mensola e di tipi orzare a mensola.

Confronto dei due tipi di impilatori:

(1) i vantaggi dell'impilatore fisso sono struttura semplice e basso costo. Lo svantaggio è che quando la parte inferiore dell'impilatore non è impilata o il mucchio materiale è basso, la differenza è enorme e la polvere nel recinto per il bestiame è più seria (anche con un sistema a spruzzo).

(2) l'impilatore orzante utilizza il cilindro idraulico per alzare o abbassare la trave a mensola. Il suo vantaggio è a mensola può alzarsi su e giù secondo l'altezza di impilamento per ridurre il calo materiale e per evitare il volo della polvere. Pure, può ridurre l'altezza della colonna centrale e ridurre il costo. Lo svantaggio è che la struttura è più complessa.



























































2. Colonna di re e meccanismo di vuotamento dell'impilatore e del ricuperatore circolari



(1) la colonna di re del ricuperatore dell'impilatore è situata nel centro del recinto per il bestiame circolare. È una componente importante del ricuperatore dell'impilatore. Non solo sopporta il carico delle componenti principali e del cavalletto dell'input ma inoltre è il centro dell'installazione delle componenti. Di conseguenza, la suoi fabbricazione e requisiti di processo di installazione sono molto alti. È trasformato del piatto d'acciaio rotolato una forma cilindrica e saldato e montato. Il modello di utilità è fornito di una struttura d'acciaio d'impilamento, di un rotolamento che sopportano per la parte rotatoria d'impilamento e di una resistenza del cavo che collega le varie componenti dell'attrezzatura
(2) la cima della colonna di re è la parte rotatoria d'impilamento, la parte superiore di cui è collegata con il cavalletto del nastro trasportatore che entra nel recinto per il bestiame circolare tramite il cuscinetto rotatorio e serve da punto di sostegno per il carico del cavalletto e la parte inferiore è collegata con la colonna media tramite il cuscinetto rotatorio.
(3) permettere al dispositivo sopportante di vuotamento di sopportare la grande forza verticale, la forza orizzontale ed il capovolgimento del momento, il tipo di sostegno sopportante di vuotamento è adottato. Il cuscinetto rotatorio è protetto da una copertura antipolvere. La sua struttura può adattarsi al luogo di lavoro duro ed ha le funzioni della prevenzione della polvere, della prevenzione di immersione dell'acqua, del rifornimento di carburante, della pulizia e della manutenzione.



3. Ricuperatore che orza meccanismo:
Il meccanismo orzante è composto di dispositivo di azionamento, di assemblea del tamburo, di doppio cavo metallico d'acciaio e di sistema di controllo elettrico di lancio e di rilevazione. Il funzionamento orzante del ricuperatore della ruspa spianatrice è completato attraverso il meccanismo di lancio, per raggiungere lo scopo di ripresa stratificata.
Il meccanismo orzante usa la singola bobina del doppio cavo metallico d'acciaio ed il meccanismo dell'equilibrio è adottato all'intersezione dei due cavi metallici d'acciaio per assicurare che lo sforzo dei cavi metallici a destra e a sinistra d'acciaio sia equilibrato ed il lavoro è più sicuro.
Il dispositivo di azionamento del meccanismo orzante è determinato meccanicamente dalla conversione di frequenza e dal regolamento della velocità per controllare esattamente la variazione di ampiezza, per controllare il cambiamento dell'importo di ripresa. Per assicurare la sicurezza ed il posizionamento accurato ed affidabile del meccanismo di lancio, il dispositivo di azionamento adotta un doppio sistema di frenatura



4. Circuito idraulico

Il circuito idraulico del ricuperatore dell'impilatore pricipalmente include l'impilatore che orza il circuito idraulico, catena della ruspa spianatrice che sottopone a tensione il circuito idraulico ed il circuito idraulico di tensionamento manuale del nastro trasportatore
Il circuito idraulico orzante di controllo è composto di unità di motore principale della pompa, di unità della valvola di regolazione, di cilindro dell'olio, di assemblea del serbatoio dell'olio, di accessori idraulici e di condutture idrauliche. La conduttura del cilindro orzante è fornita di una valvola di sicurezza della rottura della conduttura e di un gruppo della valvola di sicurezza.
Il circuito idraulico di tensionamento di controllo del cilindro è composto di gruppo del motore della pompa, di gruppo della valvola di regolazione, di accumulatore, di cilindro dell'olio, di assemblea del serbatoio dell'olio, di accessori idraulici e di condutture idrauliche. La tensione del cilindro di tensionamento può essere regolato dalla valvola di riduzione della pressione corrispondente.



5. Sistema di lubrificazione

Il sistema di lubrificazione centralizzato del ricuperatore dell'impilatore è composto di meccanismo dell'impilatore, il meccanismo del ricuperatore, ruspa spianatrice che trasporta il meccanismo del dente per catena (catena incorporata) ed il meccanismo dell'aperto ingranaggio.
Punti di lubrificazione del meccanismo d'impilamento: superiore ed abbassare i cuscinetti grandi di vuotamento, punti della cerniera del cilindro dell'olio, impilando i punti della cerniera del braccio ed i cuscinetti di tamburo. Metodo di lubrificazione: doppia linea automatica/sistema di lubrificazione centralizzato ibrido progressivo, con controllo dello SpA.
Punti di lubrificazione di ripresa del meccanismo: grande cuscinetto rotatorio più basso, orzante il paranco differenziale di ripresa del braccio, meccanismo di viaggio, ecc.
Metodo di lubrificazione: doppia linea automatica/sistema di lubrificazione centralizzato ibrido progressivo, con controllo dello SpA.
Il sistema di lubrificazione cadente dell'olio della ruspa spianatrice che trasporta il dente per catena consiste del serbatoio dell'olio, del commutatore del livello liquido, del commutatore elettromagnetico, della valvola di regolazione cadente dell'olio e degli accessori della conduttura, che pricipalmente realizza la lubrificazione a olio della ruspa spianatrice che trasporta la catena da entrambi i lati.
Metodo di lubrificazione: lubrificazione di gocciolamento dell'olio automatico, importo regolabile della sgocciolatura dell'olio e controllo dello SpA
Modo aperto rotatorio di lubrificazione dell'ingranaggio: la lubrificazione di gocciolamento dell'olio automatico e l'importo di lubrificazione è controllata dallo SpA.

















































































6. Sistema di controllo della polvere dello spruzzo d'acqua

La polvere dello spruzzo d'acqua il sistema di controllo sul ricuperatore dell'impilatore è composta di pompa di innesco, di conduttura, di filtro, di valvola manuale, di valvola elettrica, di valvola di ritenuta, di valvola di scarico automatica, di manometro, di flussometro, di calibro del livello dell'acqua e di gruppo dell'ugello spruzzatore.
La posizione e la funzione del gruppo dell'ugello sono come segue:
Intorno all'esterno del saltatore più basso alla testa del braccio che impila il nastro trasportatore, gli spruzzi del gruppo dell'ugello innaffiano per formare una cortina d'acqua dell'ombrello per controllare la polvere generata impilando nello spruzzo.
2) la ricezione del materiale del nastro trasportatore d'impilamento a mensola è acclusa nello scivolo della guida. Spruzzi l'acqua sul gruppo dell'ugello per controllare la polvere nello scivolo chiuso della guida.
3) sistema a spruzzo ausiliario: pricipalmente è composto di due spruzzatori a distanza, che sono installati alla colonna centrale del ricuperatore dell'impilatore. La testa del braccio dell'impilatore ausiliario può efficacemente sopprimere la polvere nel recinto per il bestiame.
