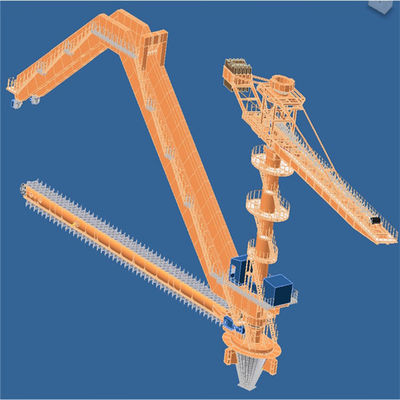

Recinto per il bestiame circolare che impila e che riprende sistema per movimentazione dei materiali in serie

Descrizione di prodotto

Recinto per il bestiame circolare che impila e che riprende sistema per movimentazione dei materiali in serie


Introduzione

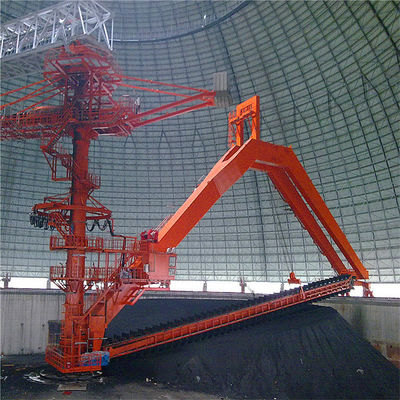

L'impilatore ed il ricuperatore circolari della ruspa spianatrice del cavalletto è pricipalmente materiali in costruzione usati, carbone, metallurgia, energia elettrica, porto ed altre industrie e principalmente è usato per impilare il calcare o carbone ed altri materiali alla rinfusa. La trave a mensola dell'impilatore è fornita di un nastro trasportatore, che attraversa il tetto di griglia della struttura d'acciaio del recinto per il bestiame circolare dal nastro trasportatore sul cavalletto e dei materiali dell'input per completare l'impilamento conico dell'anello attraverso il nastro trasportatore sulla trave a mensola dell'impilatore; Il ricuperatore ultima i lavori di ripresa via tre processi di collegamento: sistema di viaggio, orzando sistema ed il sistema della ruspa spianatrice. Il ricuperatore della ruspa spianatrice raschia i materiali nel saltatore conico sotto la colonna centrale lungo il pendio del mucchio e produce i materiali attraverso l'alimentatore di vibrazione ed il nastro trasportatore sotterraneo.

















Caratteristica


Applicazioni

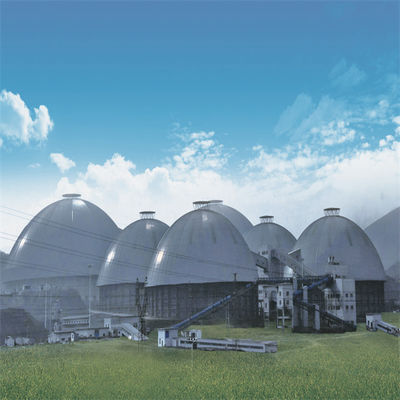

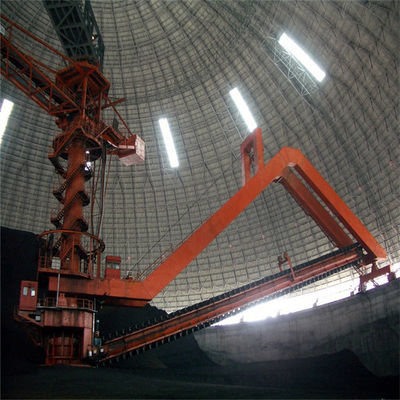

Case1

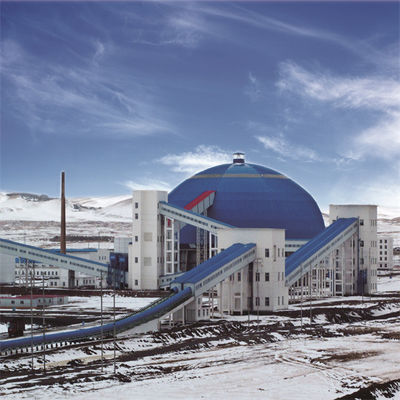

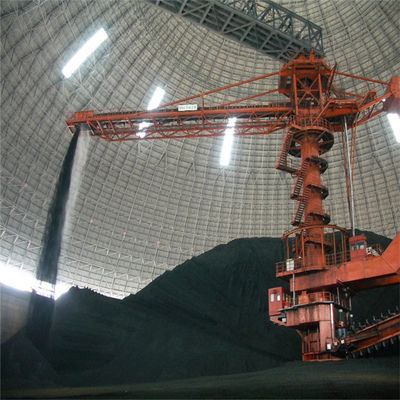

Case2

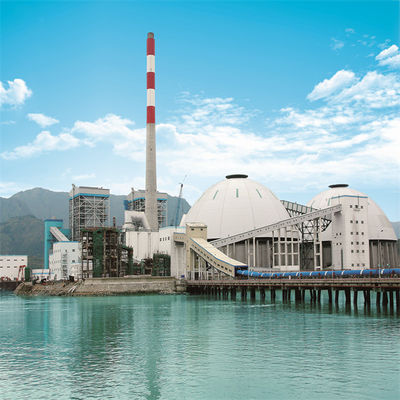

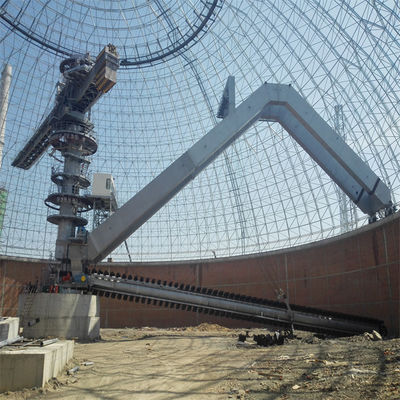

Case3

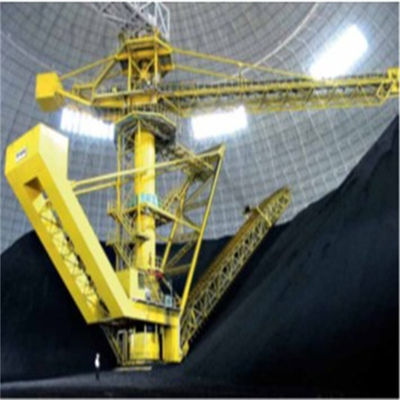

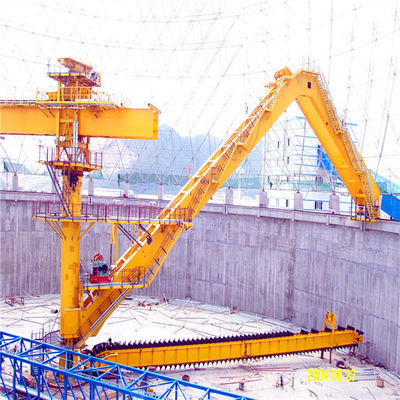

Case4

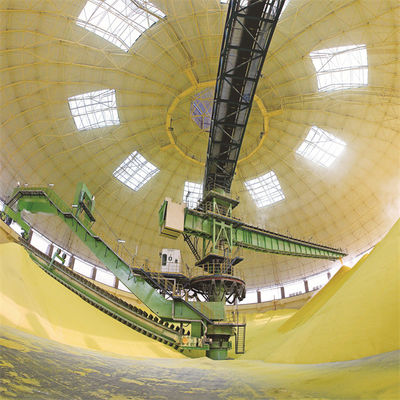

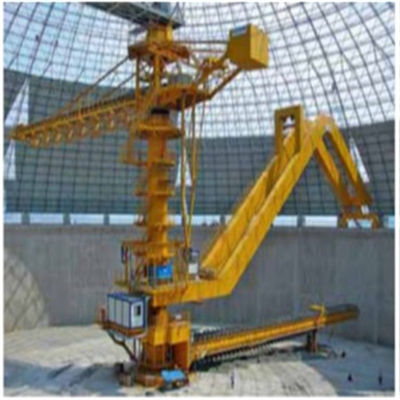

Case5








































Dettagli

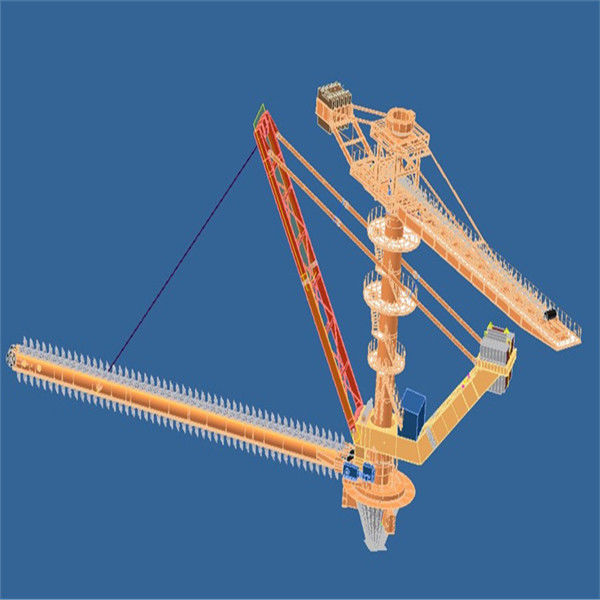

Ruspa spianatrice









































4. ricuperatore che orza meccanismo:






















5. ricuperatore della ruspa spianatrice
(1) il ricuperatore della ruspa spianatrice adotta un dente per catena per guidare la catena del rullo e poi i comandi a catena del rullo la ruspa spianatrice per riprendere. Questo metodo ha la grande trazione, la piccola resistenza lineare e durevolezza. È una ripresa e un trasporto d'integrazione di ripresa di metodo.
(2) la ruspa spianatrice è riparata sul doppio meccanismo a catena ed il dente per catena è guidato dal motore alla parte posteriore per movimento circolare. La ruspa spianatrice raschia i materiali alla parte inferiore dell'impilatore nel saltatore conico alla parte inferiore della colonna di re.
(3) la ruspa spianatrice adotta la struttura del piatto piegato con la spedizione dell'inclinazione da entrambi i lati, che è saldata dal piatto d'acciaio ed ha la forza e rigidezza sufficienti. Sta raschiando i denti da entrambi i lati della ruspa spianatrice. Questa struttura può tagliare lateralmente il materiale il più efficacemente e la ruspa spianatrice non attacca al materiale e non ha ritorno. La catena del corpo e del rullo della ruspa spianatrice è collegata dai bulloni ad alta resistenza, che sono convenienti per manutenzione e lo smontaggio. La catena può essere divisa nella catena incorporata e nella catena esterna secondo la posizione di disposizione del rullo. Rispetto alla catena incorporata, la catena esterna presenta i vantaggi di a basso rumore e di senza manutenzione
(4) il dispositivo di azionamento della ruspa spianatrice è composto di motore, di riduttore, di giunto idraulico, ecc. Il dispositivo di azionamento è resistente agli urti e conveniente per manutenzione. Il dispositivo di azionamento è fornito di doppia protezione elettrica di sovraccarico e della sicurezza ed è fornito di buon dispositivo di assorbimento di scossa.
(5) il tenditore del ricuperatore della ruspa spianatrice è messo al dente per catena capo. Il tenditore è sottoporre a tensione idraulico, con la tensione costante e l'operazione ed adeguamento facili.


9.specification dell'impilatore e del ricuperatore della ruota del secchio del cavalletto
