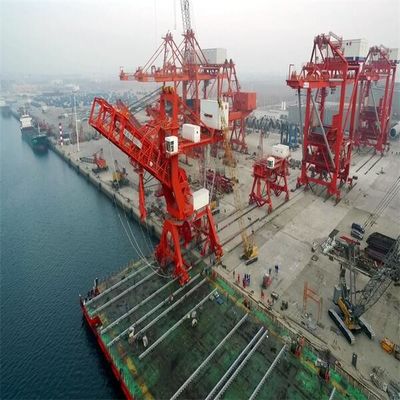

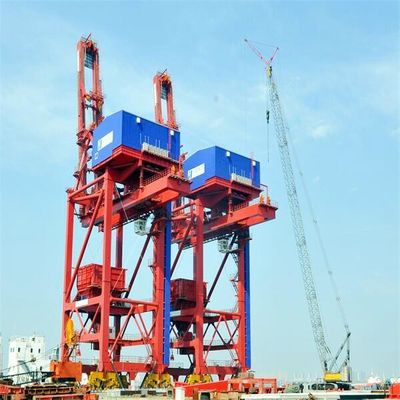

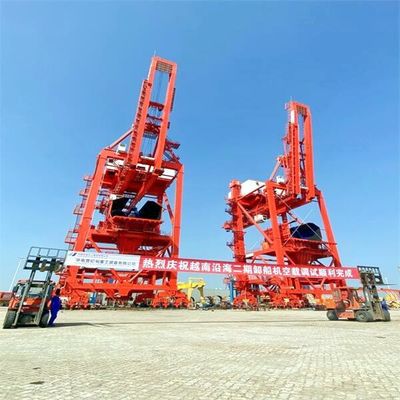

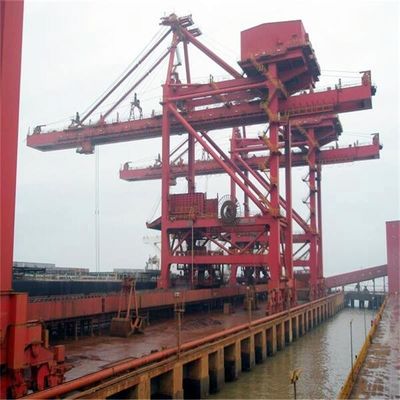

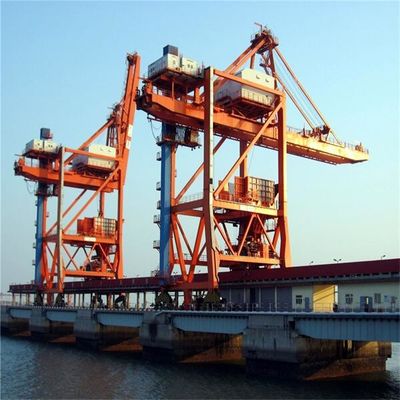

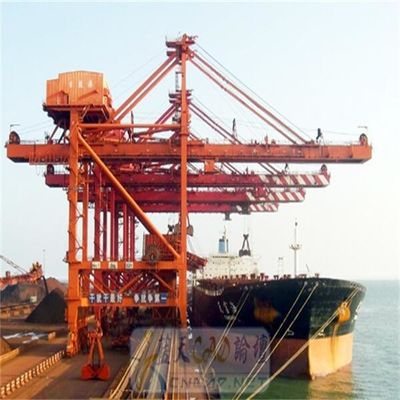

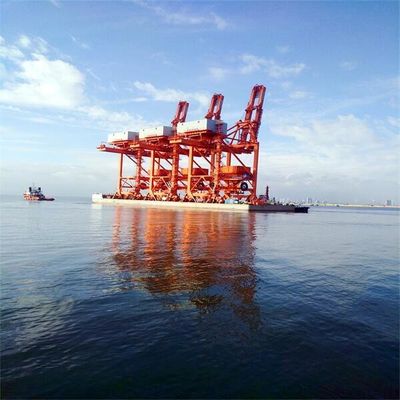

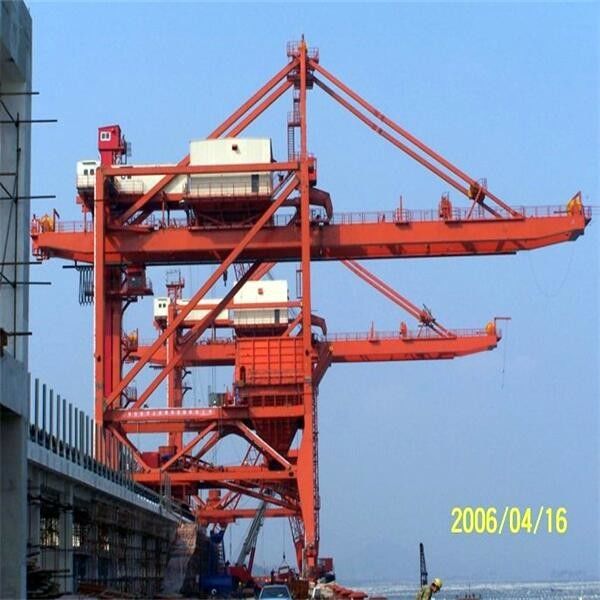

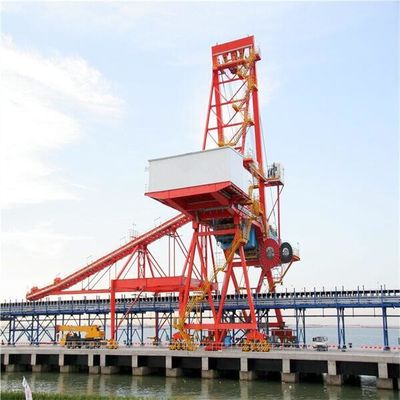

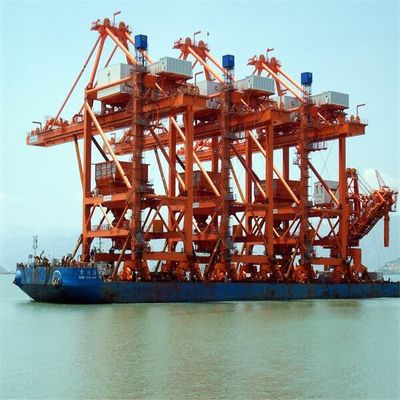

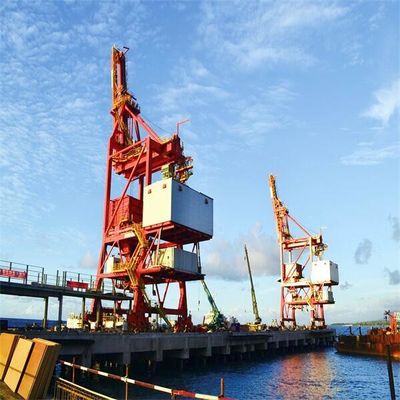

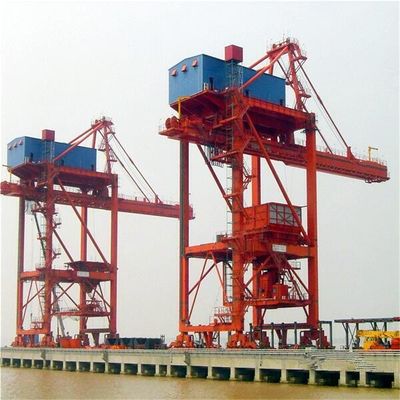

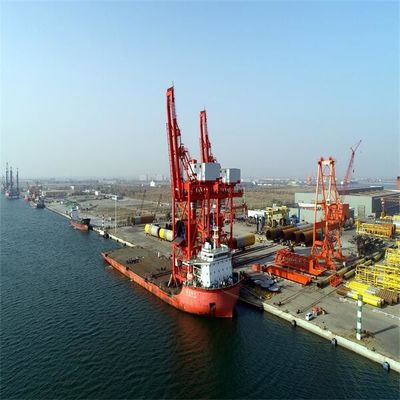

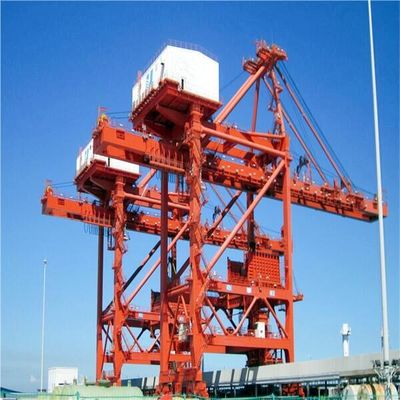

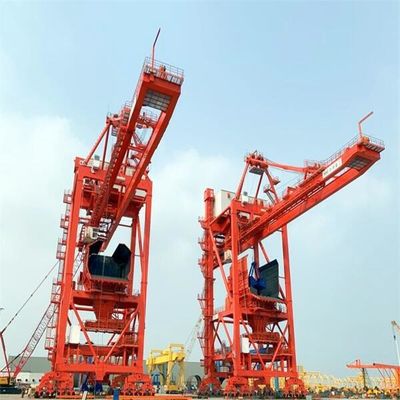

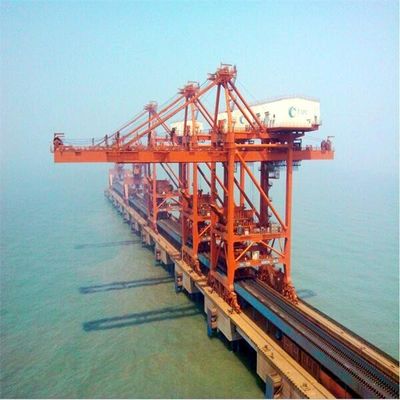

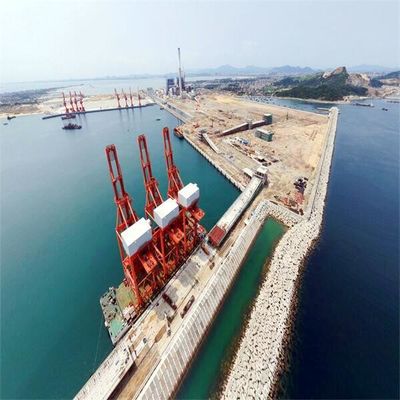

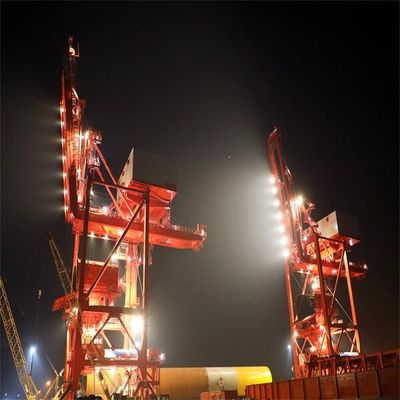

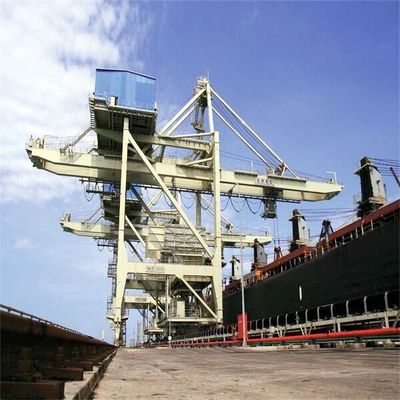

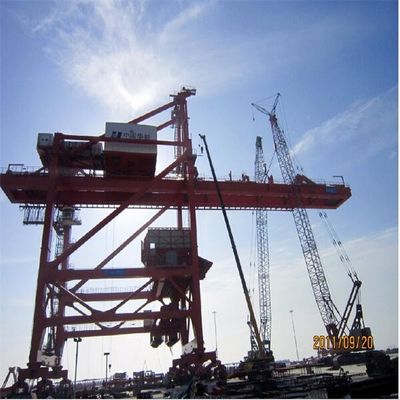

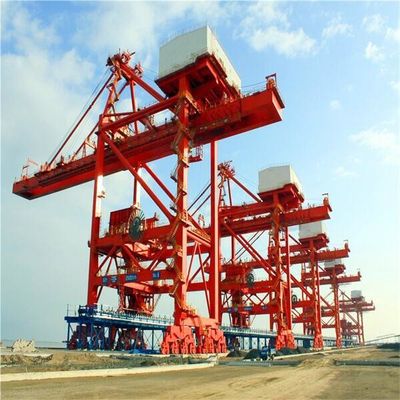

Tipo scaricatore della gru a benna della nave per carbone e minerale metallifero che scaricano dalla nave
Dettagli:
Luogo di origine: | La Cina |
Marca: | SSI-HDCZ |
Certificazione: | manufacture certificate |
Numero di modello: | Su misura |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | US $1,500,000-5,000,000/ Set |
Imballaggi particolari: | Caso o nudo di legno |
Tempi di consegna: | 6 mesi dopo aver ricevuto pagamento anticipato |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 20 insiemi/anno |
Informazioni dettagliate |
|||
Oggetto: | Scaricatore della nave | Pittura: | HEMPEL |
---|---|---|---|
Colore: | dall'utente | Capacità: | 1600 t/h |
Carattere: | Bene durevole | Norma: | Iso |
price: | reasonable | Maneggio del materiale: | carbone e minerale metallifero |
Evidenziare: | Minerale metallifero che scarica lo scaricatore della gru a benna,Tipo scaricatore della gru a benna del carbone della nave,scaricatore del secchio della gru a benna di 1600 t/h |
Descrizione di prodotto
Il tipo scaricatore della gru a benna della nave per carbone ed il minerale metallifero che tratta i materiali alla rinfusa spediscono lo scarico dello scaricatore della nave del sistema
scaricatore Ponte tipo della nave compreso il tipo automotore del carrello del disegno del tipo e del cavo metallico del carrello. Tipo del carrello del disegno del cavo metallico compreso il tipo principale ed ausiliario del carrello ed il tipo del carrello dei tamburi di differenziale quattro. Tipo del carrello dei tamburi di differenziale quattro compreso il tipo meccanico del carrello dei tamburi di differenziale quattro ed il tipo elettrico del carrello dei tamburi di differenziale quattro.
modello | Carrello automotore | Carrello principale ed ausiliario | Differenziale meccanico | Differenziale elettrico |
peso (%) | 100% | 80% | 60~65% | 60% |
stabilità | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
Lengtg del cavo metallico | 1 | 6 | 2,5 | 2,5 |
Consumo di energia | 1 | 2,5 | 1,1 | 1,2 |
Costo di gestione (%) | 100% | 95% | 90% | 90% |
Errore e manutenzione | Tasso di ripartizione alto e duro mantenere | Il tasso di ripartizione basso e facile mantenere ma il sistema del cavo metallico è complicato | Il sistema del cavo metallico è semplice, facile cambiare marcia il riduttore è progettazione specifica, per mantenere e cambiare duro | Il sistema del cavo metallico è semplice, riduttore dell'ingranaggio è standard, facile mantenere, sistema elettrico è complicato |
Costo del fondamento e delle facilità (%) | 100% | 95% | 85% | 85% |
modello | Differenziale meccanico | Differenziale elettrico |
peso (t) | 1100 | 1050 |
Distanza della ferrovia (m) Distanza della ruota (m) |
18~28 18 |
18~28 18 |
No della ruota Pressione T della ruota Chilowatt del driver |
40 50 7.5*10 |
40 50 7.5*10 |
Orzare il chilowatt del meccanismo | 90~110 | 90~110 |
Quattro chilowatt del meccanismo dei tamburi |
Inizio 2X500KW Eseguire 315KW |
4*400 |
Specificazione dello scaricatore della nave | ||||||||||||||||
nave | capacità | scarichi il tempo | carico utile della gru a benna |
peso di singola gru a benna |
ciclo periodi |
un ciclo | densità di materiale alla rinfusa |
ferrovia distanza |
ferrovia | ruota pressione |
distanza d'estensione di portata della gru a benna |
portata posteriore distanza della gru a benna |
sollevamento velocità |
abbassamento velocità |
carrello velocità |
viaggio velocità |
DWT | t/h | ore | T | T | s | t/m3 | m. | kN | m. | m. | m/min | m/min | m/min | m/min | ||
1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |

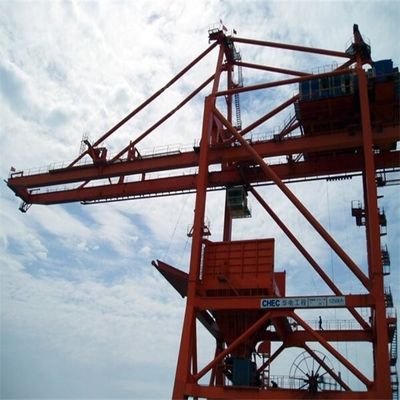

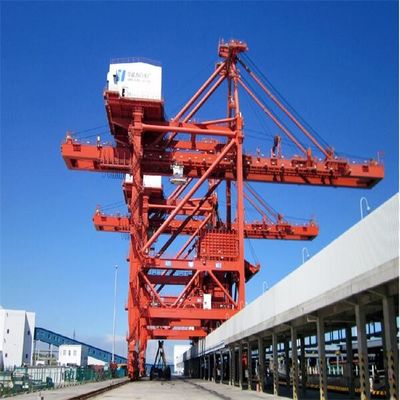

Struttura principale dello scaricatore ponte tipo della nave della gru a benna
Meccanismo dello scaricatore ponte tipo della nave della gru a benna
meccanismo 1.Traveling
2. Struttura principale dello scaricatore ponte tipo della nave
3. Sistema del saltatore
4. Secchio della gru a benna che solleva meccanismo (tamburi meccanici di differenziale quattro)
5.Grab secchio (sistema reeving del cavo metallico)
6. Orzare meccanismo
sistema reeving della corda 7.Wire di orzare meccanismo
8. Dispositivo a mensola del gancio di sicurezza
sistema reeving della corda 9.Wire del carrello di sostegno del cavo metallico
Panoramica del processo di produzione
